Задание №11 — Изображения земной поверхности
Задание №11
#896311 баллФИПИ
План, карта, координаты

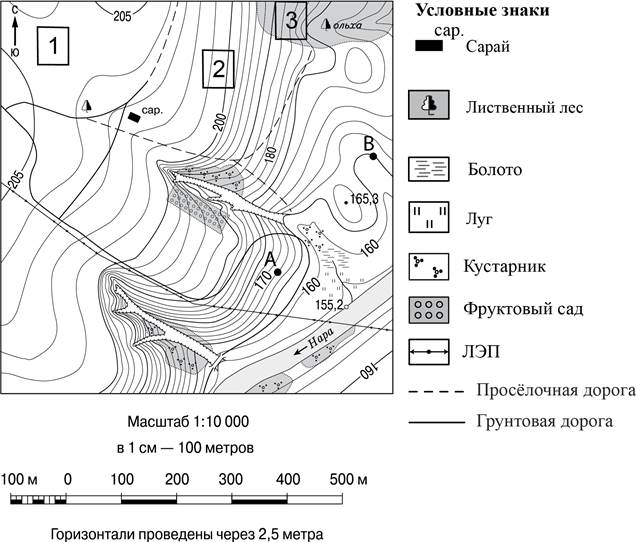

На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А – В разными учащимися. Какой из профилей построен верно?
1)
2)
3)
4)
Правильный ответ
4
Пояснение
Решение.
Для того чтобы выбрать верный профиль рельефа местности по линии А – В, необходимо последовательно проанализировать высоты точек начала и конца пути, а также особенности рельефа между ними.
- Определение высоты точки А. Точка А расположена на горизонтали с отметкой 170 метров. На всех представленных профилях точка А находится выше отметки 165 метров, что соответствует карте.
- Определение высоты точки В. Точка В находится между горизонталями 160 метров и 162,5 метра (так как горизонтали проведены через 2,5 метра, а следующая выше 160 подписана как 165,3 у отметки высоты, значит, горизонталь ближе к В имеет значение 162,5). Точка В расположена ближе к горизонтали 162,5 метра.
- На профиле 1 точка В ниже 165 метров (подходит).
- На профиле 2 точка В на уровне 160 метров (не совсем точно, но возможно).
- На профиле 3 точка В чуть выше 160 метров (подходит).
- На профиле 4 точка В чуть выше 160 метров (подходит).
- Анализ рельефа между точками А и В.
- При движении от точки А к точке В линия профиля сначала пересекает крутой склон вниз к реке Нара. Урез воды в реке обозначен отметкой 155,2 метра. Значит, профиль должен опускаться ниже 160 метров, достигая дна долины реки (примерно 155-156 метров).
- После пересечения реки местность снова начинает повышаться. Линия А – В пересекает небольшой холм (или отрог), где горизонтали образуют замкнутые контуры. Максимальная высота этого участка превышает 160 метров, но не достигает 165 метров (так как нет горизонтали 165).
- Сопоставление с вариантами ответов:
- Профиль 1: Показывает подъем сразу от точки А, что неверно (там спуск к реке).
- Профиль 2: Показывает глубокую впадину в начале, но затем слишком высокий подъем (выше 170 метров), чего нет на карте.
- Профиль 3: Показывает спуск к реке и последующий подъем, но форма возвышенности перед точкой В не соответствует плавным изгибам горизонталей на карте.
- Профиль 4: Демонстрирует резкий спуск от точки А к долине реки (ниже 160 метров), затем постепенный подъем с небольшим понижением перед самой точкой В, что полностью соответствует расположению горизонталей и пойме реки на карте.
Таким образом, профиль № 4 наиболее точно передает изменения высот и характер пересекаемых форм рельефа.
Ответ: 4
Источник: ФИПИ
