Задание №11 — Изображения земной поверхности
Задание №11
#896341 баллФИПИ
План, карта, координаты

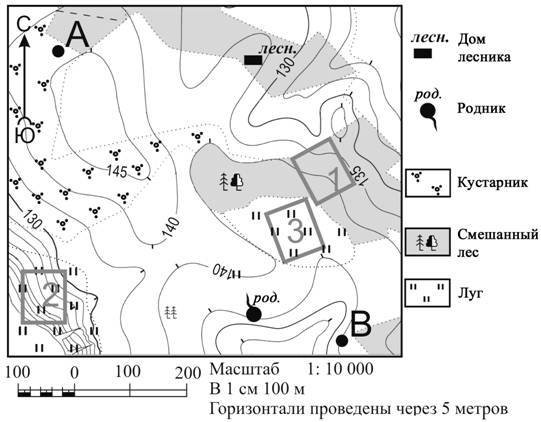

На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А В разными учащимися. Какой из профилей построен верно?
1)
2)
3)
4)
Правильный ответ
3
Пояснение
Решение.
Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые формы рельефа.
- Определим высоту точки А. Точка А находится рядом с горизонталью 145 м. Судя по расположению относительно соседних горизонталей (140 м и 145 м), точка А лежит чуть выше горизонтали 145 м, примерно на высоте 146–147 м.
- На профиле № 1 высота точки А около 145 м.
- На профиле № 2 высота точки А около 145 м.
- На профиле № 3 высота точки А около 145 м.
- На профиле № 4 высота точки А около 152 м. Это не соответствует карте, профиль № 4 исключаем.
- Определим высоту точки В. Точка В расположена между горизонталями 135 м и 140 м. Она находится ближе к горизонтали 140 м, её высота составляет примерно 138–139 м.
- На профиле № 1 высота точки В около 145 м. Это неверно.
- На профиле № 2 высота точки В около 138 м. Подходит.
- На профиле № 3 высота точки В около 138 м. Подходит.
- Проанализируем рельеф между точками. При движении от точки А к точке В мы сначала пересекаем вершину холма (горизонталь 150 м не замкнута, но склон идет вверх), затем спускаемся в низину.
- На карте видно, что линия А – В пересекает участок с лугом, где высоты опускаются ниже 135 м (так как мы видим горизонталь 135 м, огибающую понижение). Самая низкая точка профиля должна быть в центральной части или ближе к точке В.
- На профиле № 1 мы видим резкий подъем в начале, что не совсем соответствует плавности горизонталей у точки А.
- Сравним профили № 2 и № 3 по характеру склона у точки В. На карте перед точкой В со стороны точки А идет подъем (пересекаем горизонталь 140 м, затем спускаемся к В). На профиле № 2 перед точкой В мы видим подъем, который заканчивается вершиной выше 155 м. Однако на карте в этом районе нет горизонталей 150 м и 155 м, максимальная высота там чуть более 140 м.
- На профиле № 2 высота холма перед точкой В явно завышена (выше 150 м). На профиле № 3 высота этого холма составляет около 142–143 м, что соответствует горизонталям на карте (линия проходит через возвышенность, очерченную горизонталью 140 м).
Таким образом, профиль № 3 наиболее точно передает перепады высот: начальную высоту около 146 м, понижение в середине пути и небольшой холм высотой чуть более 140 м перед конечной точкой В (138 м).
Ответ: 3
