Задание №14 — Самоиндукция. Энергия магнитного поля

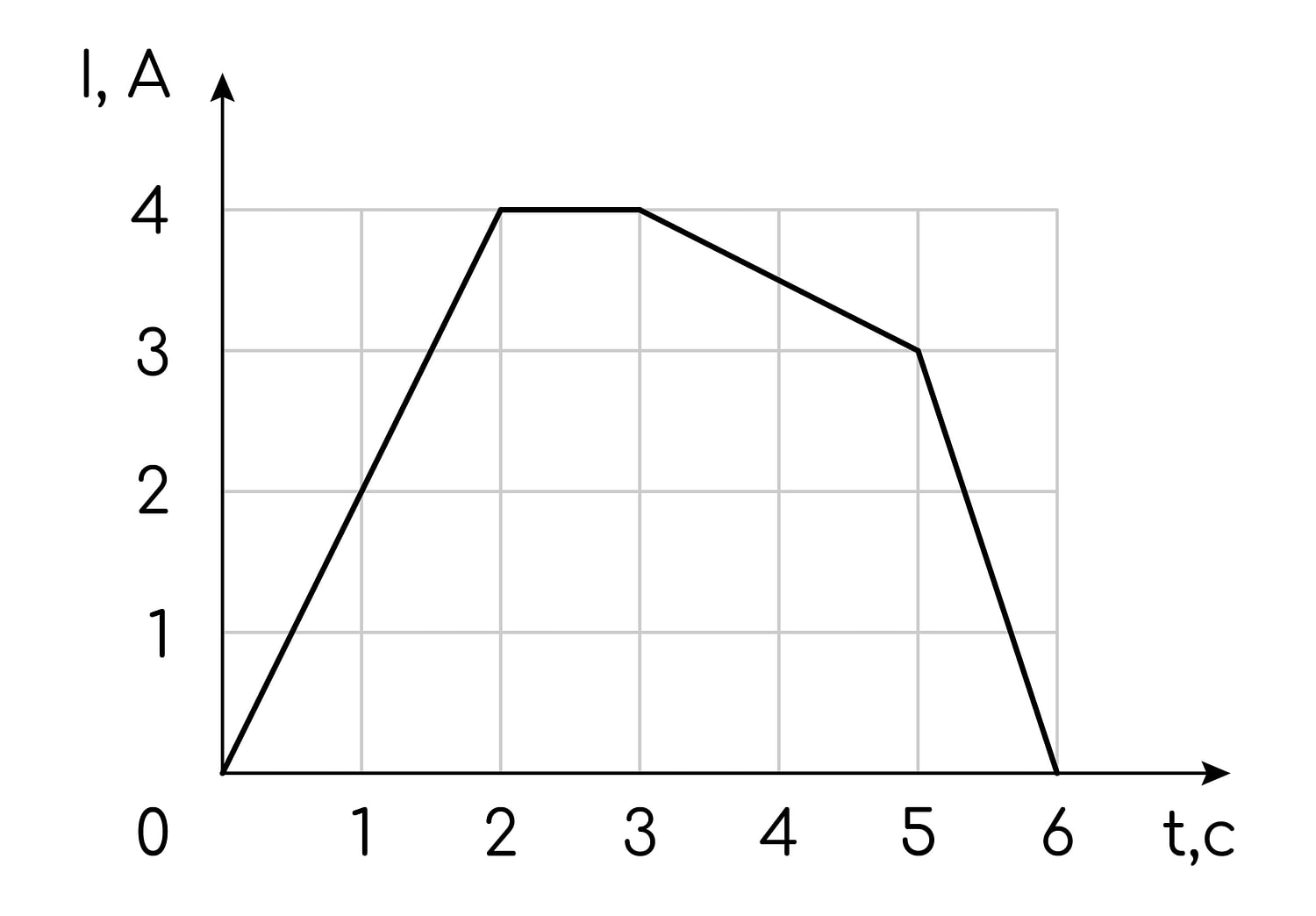

В катушке индуктивностью 20 мГн сила тока I зависит от времени t, как показано на графике, приведённом на рисунке. Из приведённого ниже списка выберите все верные утверждения о процессах, происходящих в катушке.

1) Энергия магнитного поля катушки в интервале времени от 2 до 3 с равна 160 мДж.
2) Модуль ЭДС самоиндукции в катушке минимален в интервале времени от 3 до 4 с.
3) Модуль скорости изменения тока в катушке максимален в интервале времени от 5 до 6 с.
4) Модуль ЭДС самоиндукции в катушке максимален в интервале времени от 0 до 2 с.
5) Модуль ЭДС самоиндукции в катушке в интервале времени от 3 до 5 с равен 10 мВ.

Правильный ответ

135

Пояснение

Решение:

Дано: $L = 20$ мГн $= 20 \cdot 10^{-3}$ Гн. По графику скорость изменения тока на участках:

$0-2$ с: от $0$ до $4$ А, $\left| \dfrac{\Delta I}{\Delta t} \right| = 2$ А/с;
$2-3$ с: ток постоянен $(4$ А $)$ , $\left| \dfrac{\Delta I}{\Delta t} \right| = 0$ ;
$3-5$ с: от $4$ до $3$ А, $\left| \dfrac{\Delta I}{\Delta t} \right| = 0{,}5$ А/с;
$5-6$ с: от $3$ до $0$ А, $\left| \dfrac{\Delta I}{\Delta t} \right| = 3$ А/с.

Модуль ЭДС самоиндукции $\left| \varepsilon \right| = L \left| \dfrac{\Delta I}{\Delta t} \right|$ , энергия магнитного поля $W = \dfrac{L I^{2}}{2}$ .

1) На участке $2-3$ с ток постоянен и равен $4$ А, поэтому $W = \dfrac{20 \cdot 10^{-3} \cdot 4^{2}}{2} = 0{,}16$ Дж $= 160$ мДж. Верно.

2) Минимум $\left| \varepsilon \right| = 0$ достигается на участке $2-3$ с, где ток постоянен, а не на участке $3-4$ с. Неверно.

3) Наибольшая скорость изменения тока $3$ А/с — на участке $5-6$ с. Верно.

4) На участке $0-2$ с $\left| \dfrac{\Delta I}{\Delta t} \right| = 2$ А/с, что меньше $3$ А/с на участке $5-6$ с, поэтому максимума ЭДС там нет. Неверно.

5) $\left| \varepsilon \right| = 20 \cdot 10^{-3} \cdot 0{,}5 = 10 \cdot 10^{-3}$ В $= 10$ мВ. Верно.

Ответ: 135
