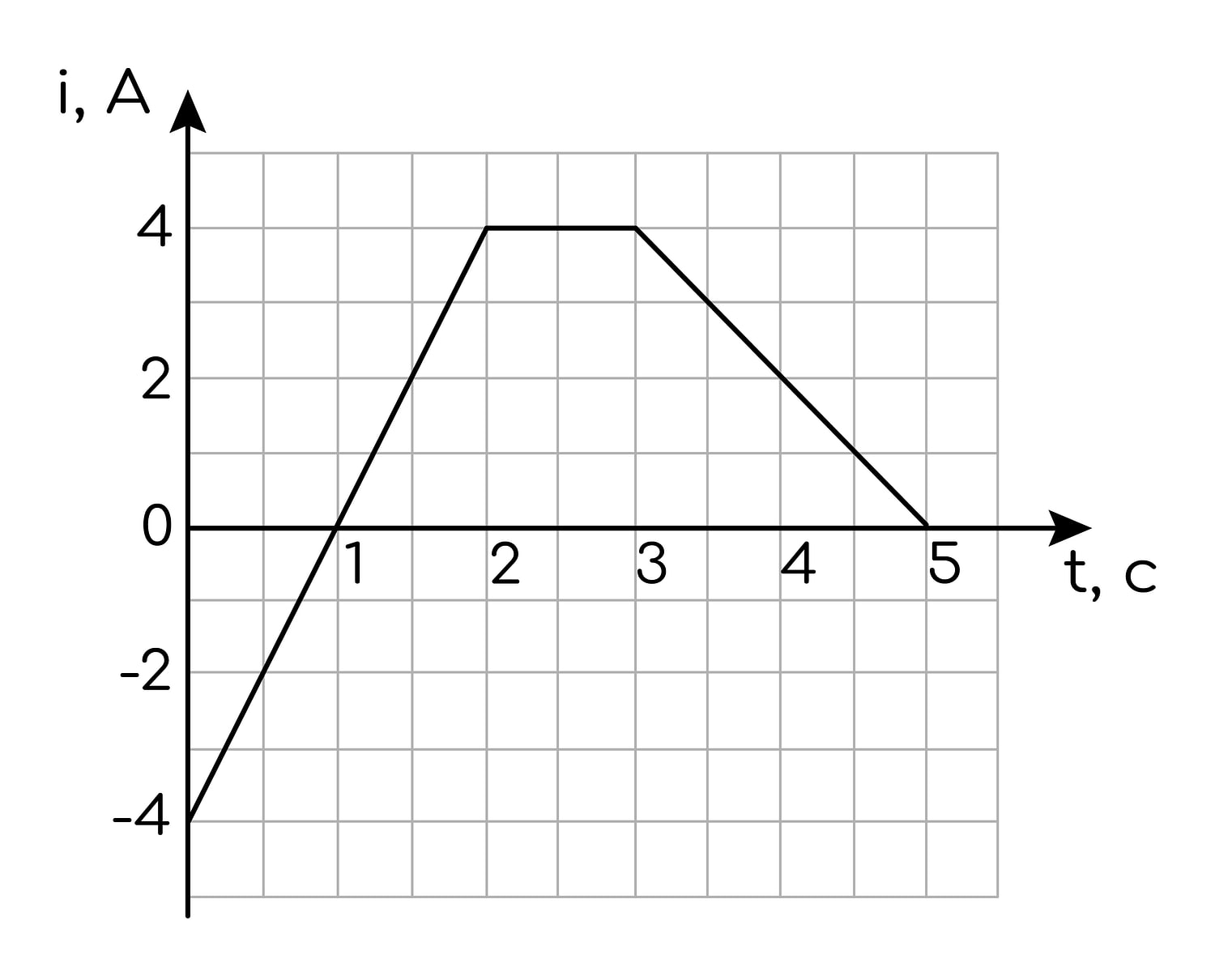

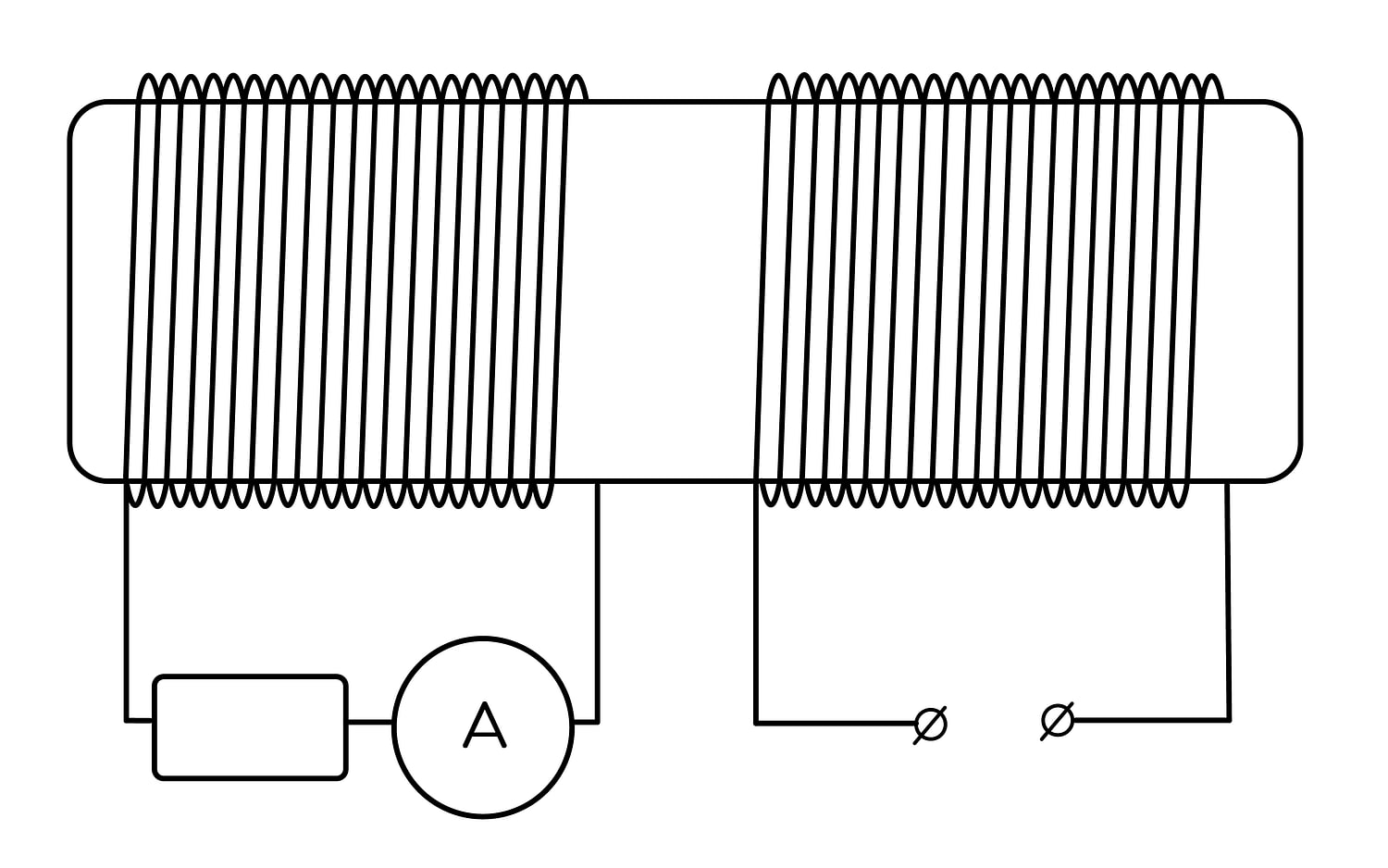

На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику.
На основании этого графика выберите все вернык утверждения о процессах, происходящих в катушках и сердечнике.
1) В промежутках 0-1 с и 1-2 с направления тока в левой катушке одинаковы.
2) В промежутке времени 2-3 с сила тока в левой катушке равна нулю.
3) Модули силы тока в левой катушке в промежутках 1-2 с и 3-5 с одинаковы.
4) В промежутке 0-2 с модуль индукции магнитного поля в сердечнике равен 0.
5) В промежутке 3-5 с сила тока в левой катушке равномерно уменьшается.
Правильный ответ
12
Пояснение
Решение:
По графику тока в правой катушке:
0−2 с: ток равномерно растёт от −4 А до +4 А, ΔtΔi=28=4 А/с;
2−3 с: ток постоянен (4 А), ΔtΔi=0;
3−5 с: ток равномерно убывает от 4 А до 0, ΔtΔi=24=2 А/с.
Магнитный поток через левую катушку пропорционален току в правой: Φ∼i. По закону электромагнитной индукции ε=−ΔtΔΦ∼−ΔtΔi, а ток в замкнутой левой катушке I=Rε. Значит, ток в левой катушке определяется скоростью изменения тока в правой катушке.
1) На всём промежутке 0−2 с скорость изменения тока одна и та же (+4 А/с), поэтому ЭДС индукции и ток в левой катушке постоянны и текут в одну и ту же сторону; смена знака самого тока в момент t=1 с на это не влияет. Верно.
2) На промежутке 2−3 с ток в правой катушке постоянен, поток не меняется, ε=0, поэтому ток в левой катушке равен нулю. Верно.
3) Модули токов относятся как скорости изменения первичного тока: 4 А/с и 2 А/с — они отличаются в 2 раза. Неверно.
4) Индукция поля в сердечнике определяется током правой катушки; на промежутке 0−2 с этот ток обращается в нуль только в момент t=1 с, а в остальные моменты B=0. Неверно.
5) На промежутке 3−5 с скорость изменения первичного тока постоянна (2 А/с), поэтому ток в левой катушке постоянен, а не убывает. Неверно.
Ответ: 12
