Задание 14

Электродинамика: анализ процессов (изменение величин) · 75 заданий

Задание №14
№14Среднее
Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнут…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14Среднее
По гладким параллельным горизонтальным проводящим рельсам, замкнутым на лампочку накаливания, перемещают лёгкий тонкий проводник. Образовавшийся к…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14Среднее
Две маленькие закреплённые бусинки, расположенные в точках А и В, несут на себе заряды + q > 0 и - 2 q соответственно (см. рисунок). Из приведённого н…
Взаимодействие зарядов
Задание №14
№14Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре, образованном конденсатором и катушкой, индуктивность которой…
Колебательный контур
Задание №14
№14Среднее
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Закон электромагнитной индукции Фарадея
Задание №14
№14Лёгкое
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14Лёгкое
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14Лёгкое
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью E. Из приве…
Проводники в электростатическом поле
Задание №14
№14Лёгкое
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Поток вектора магнитной индукции
Задание №14
№14Среднее
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14Лёгкое
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью Е. Из приве…
Проводники в электростатическом поле
Задание №14
№14Среднее
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции

Задание №14 — Закон Ампера. Направление силы Ампера.

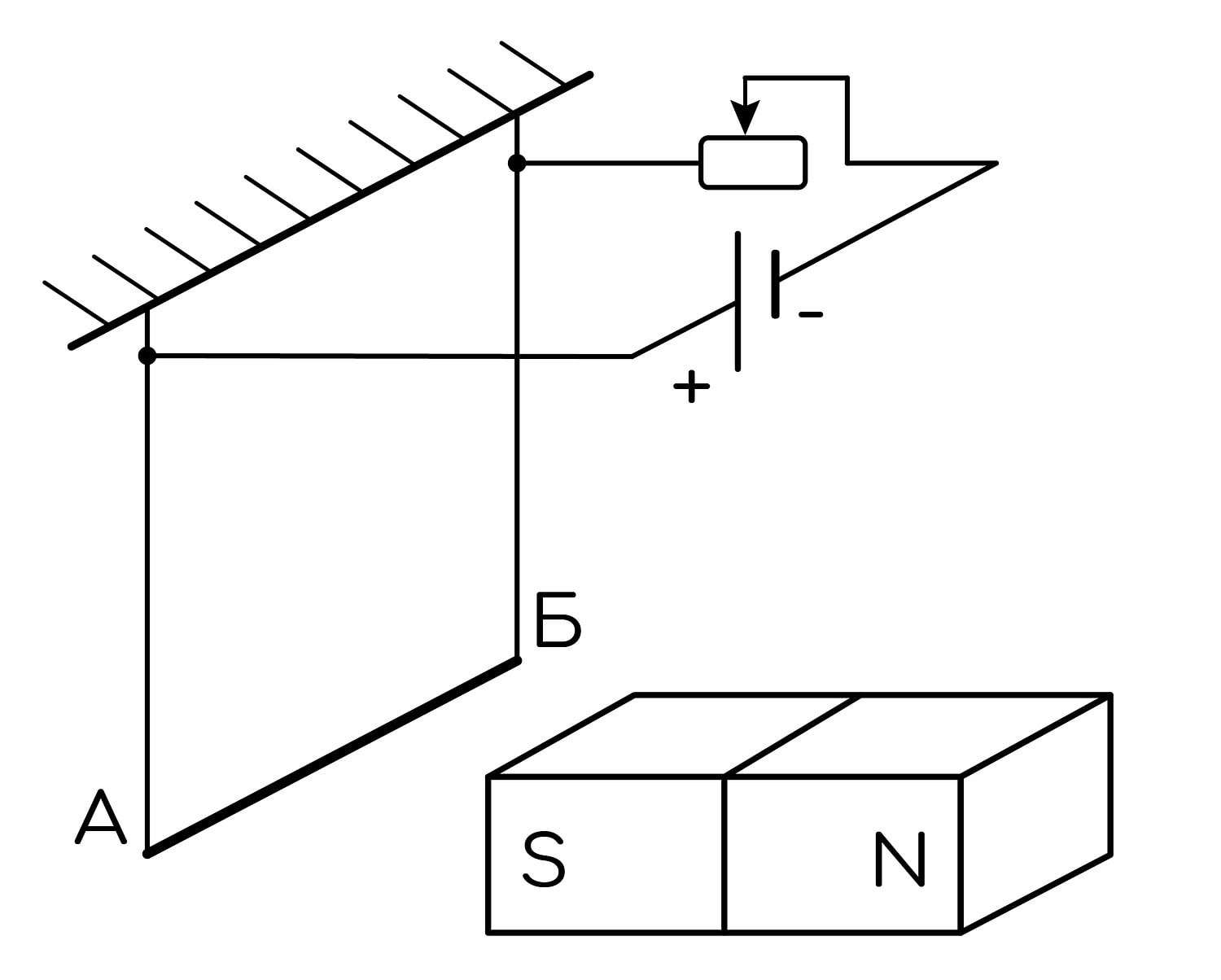

Алюминиевый проводник АБ подвешен на тонких медных проволочках к деревянной балке и подключён к источнику постоянного напряжения так, как показано на рисунке. Справа от проводника находится южный полюс постоянного магнита. Ползунок реостата плавно перемещают влево.

undefined
Из приведённого ниже списка выберите все правильные утверждения.

1) Сопротивление во внешней цепи источника увеличивается.
2) Линии индукции магнитного поля, созданного магнитом вблизи проводника АБ, направлены влево.
3) Сила тока, протекающего через проводник АБ, увеличивается.
4) Сила Ампера, действующая на проводник АБ, увеличивается.
5) Силы натяжения проволочек, на которых подвешен проводник АБ, уменьшаются.

Правильный ответ

Пояснение

Решение:

По схеме в цепь включён участок реостата от его левого вывода до ползунка. При перемещении ползунка влево длина этого участка уменьшается, поэтому сопротивление внешней цепи уменьшается — утверждение 1 неверно.

По закону Ома для полной цепи $I = \dfrac{\mathcal{E}}{R + r}$ : при уменьшении $R$ сила тока через проводник АБ увеличивается — утверждение 3 верно.

Линии магнитной индукции вне магнита выходят из северного полюса и входят в южный. Южный полюс расположен справа от проводника, поэтому вблизи проводника АБ линии индукции направлены вправо, к магниту, а не влево — утверждение 2 неверно.

Модуль силы Ампера $F_{A} = BIl$ : индукция $B$ и длина проводника $l$ не меняются, а сила тока растёт, поэтому сила Ампера увеличивается — утверждение 4 верно.

Ток течёт от А к Б, вектор $\vec{B}$ направлен вправо (к южному полюсу), и по правилу левой руки сила Ампера направлена вертикально вниз. Для проводника, подвешенного на двух проволочках, условие равновесия даёт $2T = mg + F_{A}$ , поэтому с ростом силы Ампера силы натяжения проволочек увеличиваются, а не уменьшаются — утверждение 5 неверно.

Ответ: 34
