Электродинамика: анализ процессов (изменение величин) · 75 заданий
- Задание №14№14
Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнут…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14
По гладким параллельным горизонтальным проводящим рельсам, замкнутым на лампочку накаливания, перемещают лёгкий тонкий проводник. Образовавшийся к…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14
Две маленькие закреплённые бусинки, расположенные в точках А и В, несут на себе заряды + q > 0 и - 2 q соответственно (см. рисунок). Из приведённого н…
Взаимодействие зарядов
- Задание №14№14
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре, образованном конденсатором и катушкой, индуктивность которой…
Колебательный контур
- Задание №14№14
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Закон электромагнитной индукции Фарадея
- Задание №14№14
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью E. Из приве…
Проводники в электростатическом поле
- Задание №14№14
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Поток вектора магнитной индукции
- Задание №14№14
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью Е. Из приве…
Проводники в электростатическом поле
- Задание №14№14
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции

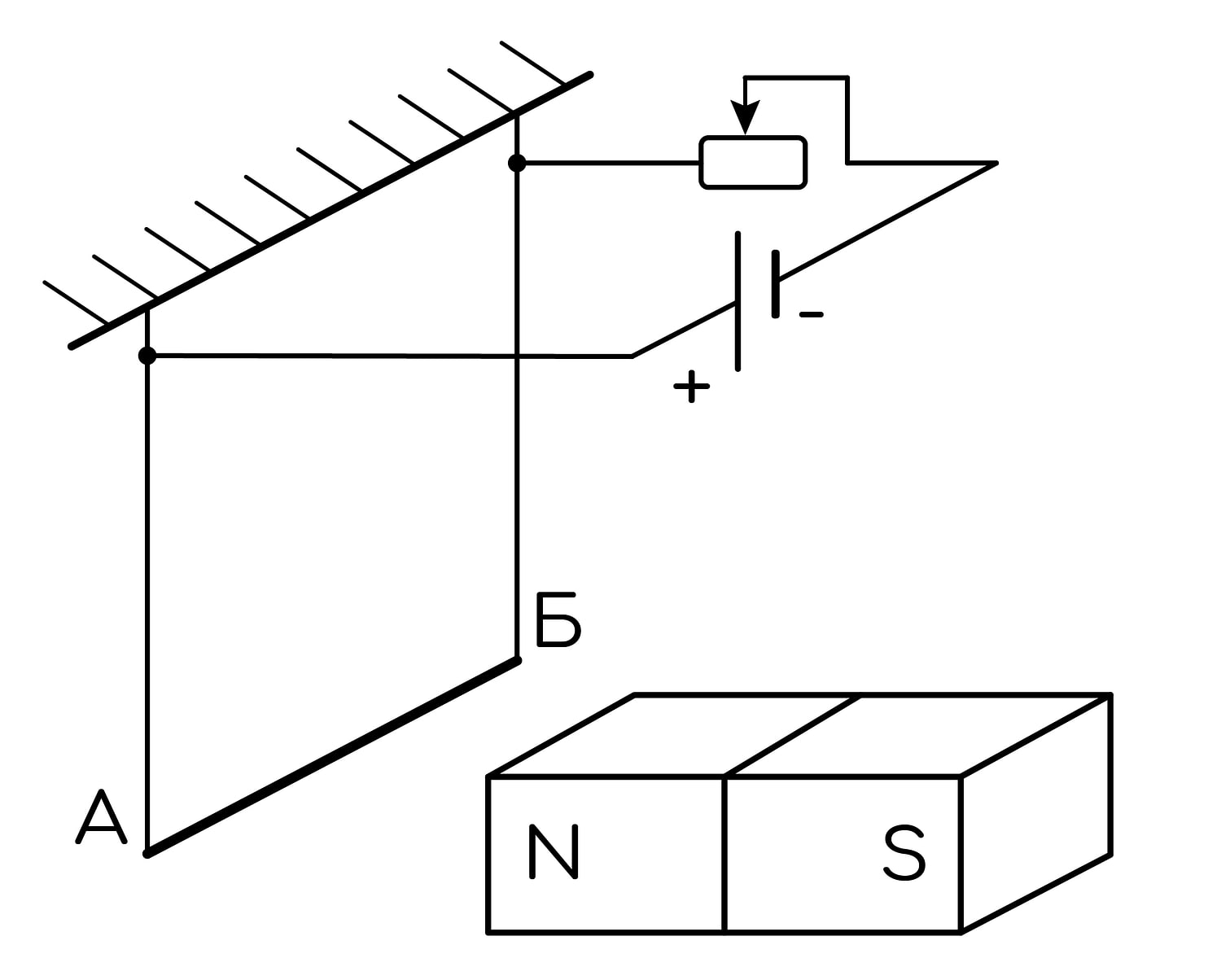

Электрическая цепь состоит из алюминиевого проводника АБ, подвешенного на тонких медных проволочках и подключённого к источнику постоянного напряжения через реостат так, как показано на рисунке. Справа от проводника находится северный полюс постоянного магнита. Ползунок реостата плавно перемещают вправо.

Из приведённого ниже списка выберите все верные утверждения, описывающие этот процесс. Запишите цифры, под которыми они указаны.
1) Сопротивление реостата увеличивается.
2) Линии индукции магнитного поля, созданного магнитом, вблизи проводника АБ направлены влево.
3) Сила Ампера, действующая на проводник АБ, увеличивается.
4) Силы натяжения проволочек, на которых подвешен проводник АБ, увеличиваются.
5) Сила тока, протекающего по проводнику АБ, увеличивается.
Правильный ответ
124
Пояснение
Решение:
1) По схеме в цепь включён участок реостата от его левого вывода до ползунка. При перемещении ползунка вправо длина включённого участка увеличивается, поэтому сопротивление реостата растёт — утверждение верно.
2) Линии индукции магнитного поля выходят из северного полюса магнита. Полюс N обращён к проводнику АБ и находится справа от него, значит вблизи проводника линии B направлены влево — утверждение верно.
5) По закону Ома для полной цепи I=R+rε: полное сопротивление выросло, поэтому сила тока через проводник АБ уменьшается — утверждение неверно.
3) Сила Ампера FA=BIlsinα при неизменных B, l и α=90∘ пропорциональна силе тока, значит она тоже уменьшается — утверждение неверно.
4) По правилу левой руки сила Ампера, действующая на проводник АБ, направлена вертикально вверх. Проводник висит на двух проволочках, условие его равновесия: 2T+FA=mg, откуда T=2mg−FA. Так как FA уменьшается, силы натяжения проволочек увеличиваются — утверждение верно.
Ответ: 124
