Задание 14

Электродинамика: анализ процессов (изменение величин) · 75 заданий

Задание №14
№14
Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнут…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14
По гладким параллельным горизонтальным проводящим рельсам, замкнутым на лампочку накаливания, перемещают лёгкий тонкий проводник. Образовавшийся к…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14
Две маленькие закреплённые бусинки, расположенные в точках А и В, несут на себе заряды + q > 0 и - 2 q соответственно (см. рисунок). Из приведённого н…
Взаимодействие зарядов
Задание №14
№14
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре, образованном конденсатором и катушкой, индуктивность которой…
Колебательный контур
Задание №14
№14
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Закон электромагнитной индукции Фарадея
Задание №14
№14
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью E. Из приве…
Проводники в электростатическом поле
Задание №14
№14
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Поток вектора магнитной индукции
Задание №14
№14
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции
Задание №14
№14
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью Е. Из приве…
Проводники в электростатическом поле
Задание №14
№14
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции

Задание №14 — Правило Ленца

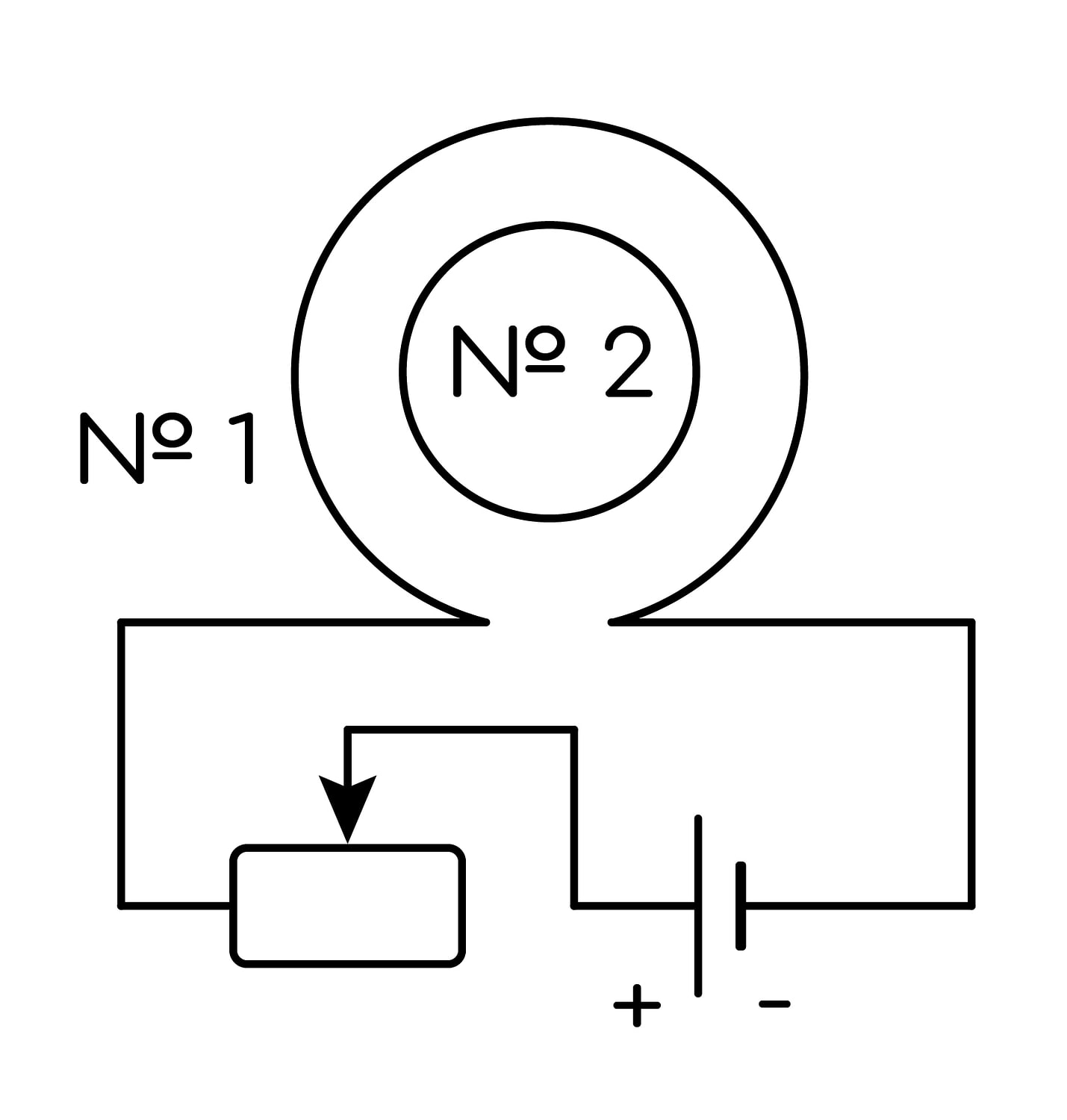

Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1, и её обмотка замкнута. Вид с торца катушек представлен на рисунке.

Из приведённого ниже списка выберите все правильные утверждения, характеризующие процессы в цепи и катушках при перемещении ползунка реостата влево.

1) Сила тока в катушке № 1 увеличивается.
2) Модуль вектора индукции магнитного поля, созданного катушкой № 1, увеличивается.
3) Модуль магнитного потока, пронизывающего катушку № 2, уменьшается.
4) Вектор магнитной индукции магнитного поля, созданного катушкой № 2 в её центре, направлен от наблюдателя.
5) В катушке № 2 индукционный ток направлен по часовой стрелке.

Правильный ответ

Пояснение

Решение:

1) По схеме в цепь включён участок реостата между его левым выводом и ползунком. При перемещении ползунка влево длина этого участка уменьшается, значит сопротивление реостата убывает. По закону Ома для полной цепи $I=\frac{\varepsilon}{R+r}$ сила тока в катушке № 1 увеличивается — утверждение верно.

2) Индукция магнитного поля катушки пропорциональна силе тока $(B=\mu_0 n I)$ , поэтому модуль вектора индукции поля катушки № 1 растёт — утверждение верно.

3) Катушка № 2 находится внутри катушки № 1, площадь её витков не меняется, поэтому магнитный поток $\Phi=BS$ через неё увеличивается, а не уменьшается — утверждение неверно.

4) По рисунку ток в катушке № 1 обходит виток по часовой стрелке, и по правилу правой руки её поле $\vec B_1$ внутри катушек направлено от наблюдателя. По правилу Ленца индукционный ток в замкнутой катушке № 2 препятствует росту потока, поэтому созданное им поле в центре катушки № 2 направлено против $\vec B_1$ , то есть на наблюдателя — утверждение неверно.

5) Поле индукционного тока катушки № 2 направлено на наблюдателя, значит (по правилу правой руки) сам индукционный ток течёт против часовой стрелки — утверждение неверно.

Ответ: 12
