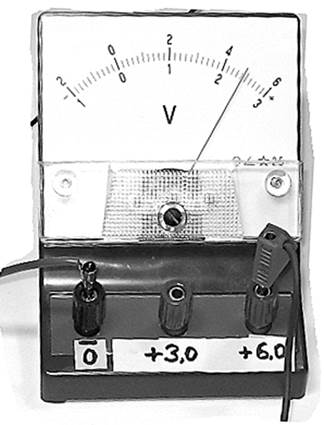

Запишите результат измерения электрического напряжения (см. рисунок), учитывая, что абсолютная погрешность измерения равна цене деления вольтметра.
Правильный ответ
4
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо выполнить следующие шаги:
1. Определение предела измерения.
Посмотрим на клеммы прибора на рисунке. Провода подключены к клемме «0» и клемме «+6,0». Это означает, что вольтметр работает в режиме измерения до 6 В. Следовательно, нам нужно считывать показания по верхней шкале прибора (где максимальное значение равно 6).
2. Определение цены деления (ЦД).
Для нахождения цены деления выберем два ближайших оцифрованных штриха на верхней шкале, например, 4 В и 6 В.
Посчитаем количество делений между ними: между цифрами 4 и 6 находится 10 маленьких делений.
Вычислим цену деления по формуле:
ЦД=106 В−4 В=102 В=0,2 В.
3. Определение абсолютной погрешности.
По условию задачи абсолютная погрешность измерения равна цене деления вольтметра:
ΔU=ЦД=0,2 В.
4. Снятие показаний прибора.
Стрелка прибора на верхней шкале прошла отметку 4 В и стоит на четвёртом маленьком делении после неё.
Вычислим значение напряжения:
U=4 В+4⋅0,2 В=4 В+0,8 В=4,8 В.
5. Запись итогового результата.
Результат измерения записывается в виде U±ΔU:
(4,8±0,2) В.
Данный результат соответствует варианту № 4.
Ответ: 4
Источник: ФИПИ
