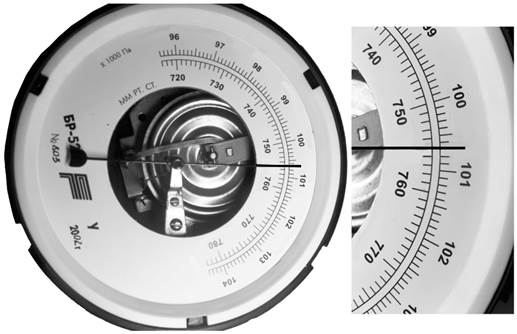

Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что погрешность измерения равна цене деления прибора.
Правильный ответ
2
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо определить цену деления прибора и показание стрелки, учитывая заданную погрешность.
1. Определение цены деления шкалы.
Рассмотрим внутреннюю шкалу барометра, проградуированную в миллиметрах ртутного столба (мм рт. ст.).
Возьмём два ближайших оцифрованных штриха, например, 750 и 760.
Разность значений между ними составляет: 760−750=10 мм рт. ст.
Посчитаем количество делений (промежутков) между этими штрихами. На рисунке видно, что между ними находится 10 делений.
Цена деления (C) рассчитывается как разность значений, делённая на число делений:
C=10760−750=1010=1 мм рт. ст.
2. Определение погрешности измерения.
По условию задачи погрешность измерения (ΔP) равна цене деления прибора:
ΔP=C=1 мм рт. ст.
3. Снятие показаний прибора.
Стрелка барометра на внутренней шкале указывает на пятый штрих после отметки 750.
Следовательно, измеряемое давление P равно:
P=750+5⋅1=755 мм рт. ст.
4. Запись результата.
Результат измерения записывается в виде P±ΔP:
(755±1) мм рт. ст.
Сравним полученный результат с предложенными вариантами. Вариант №2 полностью соответствует нашим расчётам.
Ответ: 2
Источник: ФИПИ
