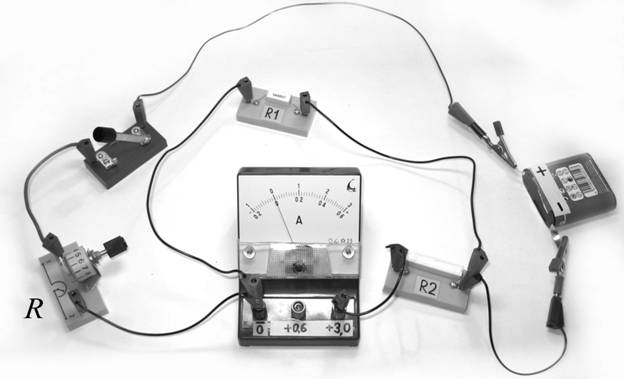

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
Правильный ответ
4
Пояснение
Решение. Для того чтобы определить верное утверждение, проанализируем собранную электрическую цепь, обращая внимание на способ подключения приборов и направление электрического тока.
1. Направление тока в цепи: Электрический ток во внешней цепи течёт от положительного полюса источника к отрицательному. На фотографии источником тока является батарейка, у которой верхняя клемма помечена знаком «+». Следовательно, ток выходит из этой клеммы и движется по проводам к остальным элементам цепи.
2. Правила подключения амперметра: Амперметр — это прибор для измерения силы тока, который включается в цепь последовательно. Одним из важнейших правил его подключения является соблюдение полярности: провод, идущий от положительного полюса источника, должен подсоединяться к клемме амперметра, помеченной знаком «+» (или имеющей соответствующую маркировку предела измерения, например, «+0,6» или «+3,0»). Провод, ведущий к отрицательному полюсу источника, должен подсоединяться к отрицательной клемме амперметра (маркировка «0» или «−»).
3. Анализ схемы на рисунке:
– Проследим путь тока от положительного полюса батарейки: ток идёт через разветвление к резисторам R1 и R2.
– Провод от узла после резисторов подходит к левой клемме амперметра. На корпусе прибора видно, что левая клемма обозначена знаком «0» (минус), а правые клеммы — знаками «+0,6» и «+3,0».
– Таким образом, ток от положительного полюса источника поступает на отрицательную клемму амперметра, а уходит с положительной клеммы (через реостат R и ключ к отрицательному полюсу батарейки).
4. Вывод: Поскольку ток входит в отрицательную клемму амперметра и выходит из положительной, полярность подключения прибора нарушена. При замыкании ключа стрелка такого амперметра попытается отклониться влево от нулевого деления, что может привести к поломке прибора и не позволит снять показания.
Следовательно, утверждения 1, 2 и 3 не могут быть верными в полной мере, так как прибор подключён некорректно. Утверждение 4 верно описывает ошибку, допущенную при сборке цепи.
Ответ: 4
Источник: ФИПИ
