Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

Для того чтобы определить правильность подключения измерительных приборов, вспомним основные правила их включения в электрическую цепь:

1. Амперметр (прибор с буквой «А» на шкале) предназначен для измерения силы тока. Он должен включаться в цепь последовательно с тем участком цепи, ток в котором нужно измерить. Кроме того, необходимо соблюдать полярность: провод от положительного полюса источника тока должен приходить к клемме «+» прибора.

2. Вольтметр (прибор с буквой «V» на шкале) предназначен для измерения напряжения. Он должен включаться в цепь параллельно тому участку, на котором измеряется напряжение. Также важно соблюдать полярность подключения.

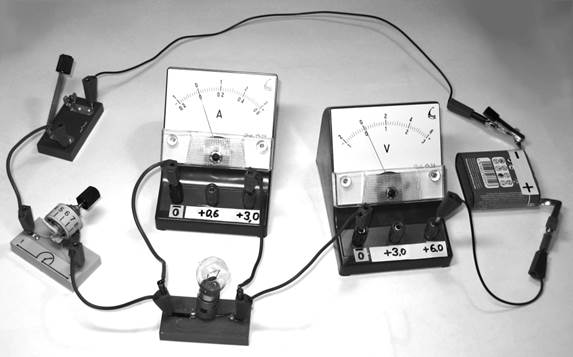

Проанализируем схему, представленную на рисунке:

— Амперметр: Мы видим, что амперметр подключён к клеммам лампы так, что ток разделяется между лампой и прибором. Такое подключение называется параллельным. Это неправильно для амперметра, так как из-за его малого внутреннего сопротивления через него пойдёт слишком большой ток (короткое замыкание для лампы), и он не покажет силу тока, текущую через лампу в нормальном режиме.

— Вольтметр: Мы видим, что вольтметр включён в разрыв цепи, то есть последовательно с лампой и остальными элементами. Это неправильно для вольтметра, так как он обладает очень большим внутренним сопротивлением. При последовательном включении вольтметр практически «запирает» ток в цепи, и лампа гореть не будет, а прибор покажет напряжение, близкое к ЭДС источника, а не рабочее напряжение на лампе.

Таким образом, оба прибора включены с нарушением правил эксплуатации: амперметр включён параллельно, а вольтметр — последовательно.

Ответ: 4
