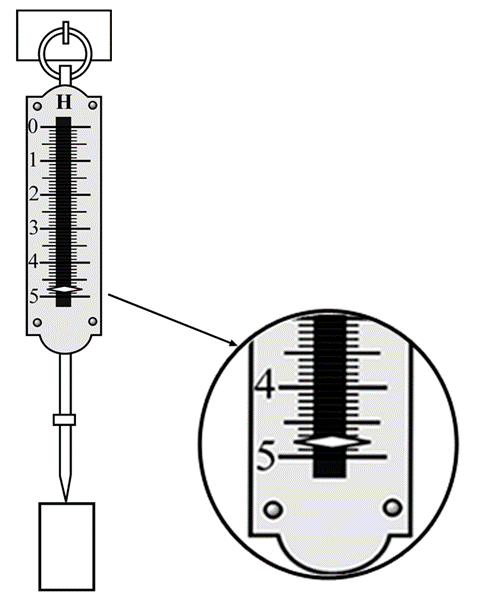

К пружинному динамометру подвесили груз (см. рисунок). Укажите, чему равен вес груза, с учётом того, что абсолютная погрешность измерения равна половине цены деления шкалы прибора.
Правильный ответ
2
Пояснение
Решение.
Для того чтобы правильно записать результат измерения с учётом погрешности, выполним следующие шаги:
1. Определим цену деления шкалы прибора.
Для этого выберем два ближайших оцифрованных штриха, например, 4 Н и 5 Н.
Найдём разность между ними: 5 Н−4 Н=1 Н.
Посчитаем количество делений (промежутков) между этими штрихами. На рисунке видно, что между цифрами 4 и 5 находится 10 делений.
Цена деления (ЦД) рассчитывается по формуле:
ЦД=105 Н−4 Н=101 Н=0,1 Н.
2. Определим показания прибора.
Указатель динамометра находится ниже отметки 4 Н на 8 малых делений.
Значение веса груза P:
P=4 Н+8⋅0,1 Н=4,8 Н.
3. Определим абсолютную погрешность измерения.
По условию задачи абсолютная погрешность ΔP равна половине цены деления шкалы прибора:
ΔP=2ЦД=20,1 Н=0,05 Н.
4. Запишем окончательный результат.
Результат измерения записывается в виде (P±ΔP).
Важное правило: количество знаков после запятой в значении величины должно совпадать с количеством знаков после запятой в значении погрешности. Так как погрешность 0,05 Н имеет два знака после запятой, то к числу 4,8 необходимо дописать справа ноль.
Получаем: (4,80±0,05) Н.
Данный результат соответствует варианту № 2.
Ответ: 2
