Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

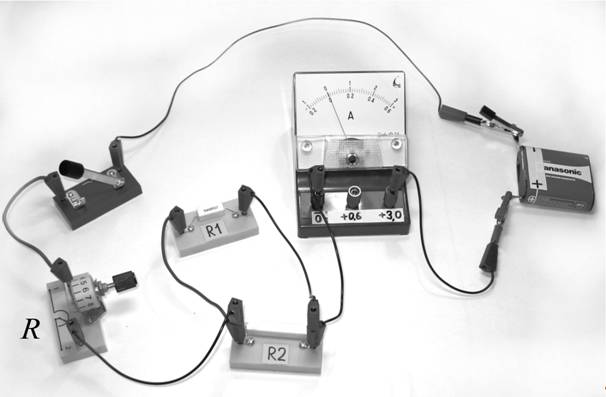

Для того чтобы определить, какое из утверждений верно, проанализируем схему электрической цепи, собранную учеником на рисунке.

1. Анализ соединений:
Ток выходит из положительного полюса источника питания (отмечен знаком «+» на батарейке) и идёт через ключ к реостату $R$. После прохождения через реостат $R$ ток попадает в узел, где цепь разветвляется на две параллельные ветви:
— Верхняя ветвь содержит резистор $R_{1}$.
— Нижняя ветвь содержит резистор $R_{2}$.
После прохождения через эти резисторы токи снова соединяются в один общий поток.

2. Включение амперметра:
Амперметр включён в цепь последовательно с источником тока и реостатом $R$, но до того, как ток разделяется на ветви с резисторами $R_{1}$ и $R_{2}$. Согласно правилам последовательного соединения, сила тока во всех неразветвлённых участках цепи одинакова. Это означает, что через амперметр протекает тот же самый общий ток, который проходит через реостат $R$.

3. Проверка полярности:
Провод от положительного полюса источника («+») через ключ и реостат приходит к клемме амперметра, помеченной знаком «0,6» или «3,0» (плюсовые клеммы), а провод, идущий к отрицательному полюсу источника, соединён с клеммой «0» (минус). Следовательно, полярность подключения соблюдена правильно, и утверждение № 4 неверно.

4. Вывод:
Так как амперметр стоит в общей части цепи вместе с реостатом $R$, он измеряет общую силу тока в цепи, которая равна силе тока, протекающего через реостат. Через резисторы $R_{1}$ и $R_{2}$ протекают лишь части этого общего тока, так как они соединены параллельно.

Таким образом, верным является утверждение № 1.

Ответ: 1

Источник: ФИПИ
