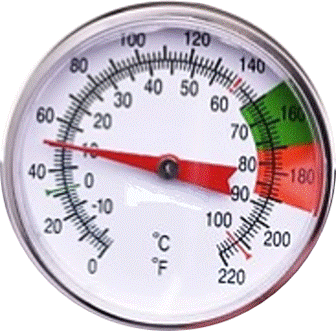

Запишите результат измерения температуры с помощью термометра, изображённого на рисунке, с учётом абсолютной погрешности измерения температуры, которая равна цене деления шкалы прибора.
Правильный ответ
4
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо выполнить следующие шаги:
1. Определим шкалу измерения. На циферблате прибора нанесены две шкалы. Верхняя шкала (внутренний радиус цифр) подписана символом ∘C, что соответствует градусам Цельсия. Нижняя шкала (внешний радиус цифр) подписана ∘F (градусы Фаренгейта). Поскольку в вариантах ответа указаны градусы Цельсия, мы будем работать с внутренней шкалой.
2. Определим цену деления (ЦД) шкалы ∘C. Для этого возьмём два ближайших оцифрованных штриха, например, 10 и 0. Вычтем из большего значения меньшее: 10−0=10. Посчитаем количество делений (промежутков) между этими штрихами. Между 0 и 10 находится 10 делений. Разделим разность значений на количество делений: ЦД=1010−0=1 ∘C/дел.
3. Определим абсолютную погрешность измерения. По условию задачи абсолютная погрешность ΔT равна цене деления прибора: ΔT=ЦД=1 ∘C.
4. Снимем показания прибора. Стрелка термометра на внутренней шкале указывает точно на штрих, соответствующий числу 10. Следовательно, измеряемая температура T=10 ∘C.
5. Запишем итоговый результат. Результат измерения записывается в виде (T±ΔT): (10±1) ∘C.
Данный результат соответствует варианту № 4.
Ответ: 4
Источник: ФИПИ
