Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

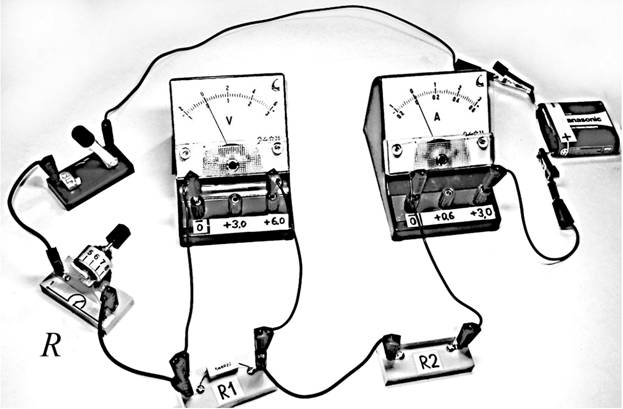

Для того чтобы определить верное утверждение, проанализируем схему электрической цепи, собранной на рисунке.

1. Анализ последовательного соединения: На рисунке видно, что источник тока, ключ, реостат $R$, резистор $R_1$, резистор $R_2$ и амперметр соединены последовательно (друг за другом). Согласно законам последовательного соединения, сила тока во всех участках неразветвлённой цепи одинакова: $I = I_{R} = I_{R1} = I_{R2} = I_{A}$. Таким образом, амперметр измеряет общую силу тока в цепи, которая одновременно является и силой тока, протекающего через реостат $R$. Утверждение № 1 верно.

2. Анализ подключения вольтметра: Вольтметр подключается параллельно тому участку цепи, на котором нужно измерить напряжение. На рисунке провода от вольтметра присоединены к клеммам резистора $R_1$. Следовательно, вольтметр измеряет напряжение именно на резисторе $R_1$, а не на реостате $R$. Утверждение № 2 неверно.

3. Проверка полярности подключения: Полярность приборов определяется по знакам на источнике тока и клеммах приборов. Ток течёт от положительного полюса источника («+») к отрицательному («–»).
— На рисунке провод от положительного полюса батарейки идёт к клемме «+» амперметра, а затем через цепь — к клемме «+» вольтметра.
— Клеммы с меткой «0» (минус) на обоих приборах соединены в сторону отрицательного полюса источника.
Следовательно, и амперметр, и вольтметр включены с соблюдением полярности. Утверждения № 3 и № 4 неверны.

Вывод: Единственным правильным утверждением является первое.

Ответ: 1

Источник: ФИПИ
