Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

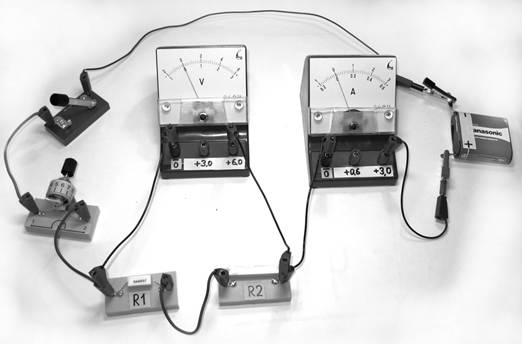

Для того чтобы определить верное утверждение, проанализируем схему электрической цепи, представленную на фотографии.

1. Анализ полярности подключения приборов:
Ток в цепи течёт от положительного полюса источника к отрицательному. На фотографии видно, что провод от положительной клеммы батарейки (отмечена знаком «+») идёт к клемме амперметра, помеченной знаком «+» (через ключ). Далее ток проходит через амперметр и выходит из его отрицательной клеммы. Аналогично подключён вольтметр: его положительная клемма соединена с той частью цепи, которая ближе к «плюсу» источника. Следовательно, полярность подключения и амперметра, и вольтметра соблюдена верно. Утверждения № 1 и № 4 являются ложными.

2. Анализ способа включения вольтметра:
Вольтметр всегда подключается параллельно тому участку цепи, на котором необходимо измерить электрическое напряжение. Рассмотрим точки подключения проводов вольтметра:
— Левый провод вольтметра подключён к входному контакту резистора $R_1$.
— Правый провод вольтметра подключён к выходному контакту резистора $R_2$.
Таким образом, вольтметр подключён параллельно всей связке из двух последовательно соединённых резисторов $R_1$ и $R_2$.

3. Вывод:
Согласно правилам для последовательного соединения, общее напряжение на участке цепи равно сумме напряжений на каждом из элементов: $U_{общ} = U_1 + U_2$. Так как вольтметр охватывает оба резистора сразу, он будет показывать общее электрическое напряжение на резисторах $R_1$ и $R_2$. Это соответствует утверждению № 3. Утверждение № 2 неверно, так как для измерения напряжения только на $R_2$ вольтметр должен был быть подключён только к его клеммам.

Ответ: 3
