Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

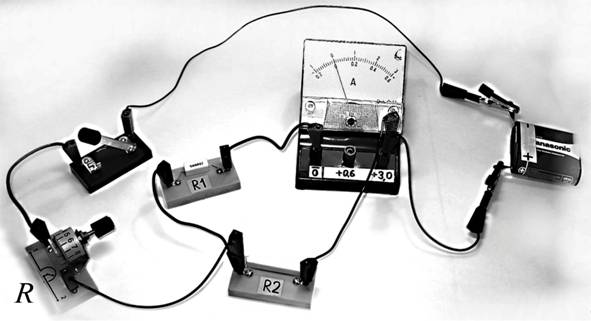

Для того чтобы определить, какое утверждение верно, проанализируем схему электрической цепи, собранную учеником на рисунке.

1. Анализ полярности подключения: Рассмотрим источник тока (батарейку). Положительный полюс источника (отмечен знаком «+») соединён проводом с клеммой амперметра, имеющей маркировку «+3,0» (или «+0,6»). Отрицательный полюс источника через систему элементов соединён с клеммой «0» амперметра. Следовательно, амперметр включён в цепь с соблюдением полярности. Утверждение № 4 неверно.

2. Анализ соединений элементов: Проследим путь тока от положительного полюса источника. Ток идёт к амперметру, проходит через него и попадает в узел (точку разветвления) перед резисторами $R_1$ и $R_2$.
В этой точке ток разделяется на две параллельные ветви:
— Верхняя ветвь: ток течёт через резистор $R_1$, затем через ключ и реостат $R$, возвращаясь к отрицательному полюсу источника.
— Нижняя ветвь: ток течёт через резистор $R_2$ и напрямую возвращается к отрицательному полюсу источника.

3. Определение измеряемой величины: Амперметр включён в цепь последовательно с тем участком, силу тока в котором он измеряет. На рисунке видно, что амперметр стоит в неразветвлённой части цепи (сразу после источника), но перед узлом, где ток разделяется на ветвь с $R_1$ и ветвь с $R_2$. Однако, если внимательно посмотреть на провода, идущие от амперметра: провод от клеммы «0» идёт непосредственно к правому контакту резистора $R_1$. Левый контакт $R_1$ соединён с ключом. Таким образом, амперметр включён последовательно именно в ту ветвь, где находится резистор $R_1$.

4. Вывод: Так как амперметр соединён последовательно с резистором $R_1$, он будет показывать силу тока, протекающего именно через этот резистор. Ток через резистор $R_2$ течёт по отдельному проводу, минуя амперметр. Ток через реостат $R$ в данной схеме будет равен току через $R_1$ (так как они в одной ветви), но в вариантах ответа акцент сделан на конкретные элементы. Согласно логике построения подобных задач ОГЭ и визуальному расположению приборов, амперметр контролирует ток в ветви первого резистора.

Проверим ещё раз: провод от источника идёт к «+» амперметра, от «0» амперметра провод идёт к $R_1$. Значит, весь ток, проходящий через $R_1$, обязательно проходит через амперметр. Это соответствует утверждению № 2.

Ответ: 2

Источник: ФИПИ
