Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

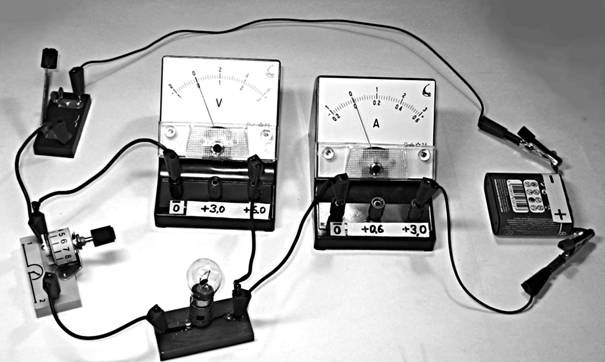

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.
Какие измерительные приборы включены в электрическую цепь правильно?
Только амперметр
Только вольтметр
И амперметр, и вольтметр включены правильно
И амперметр, и вольтметр включены неправильно
Правильный ответ
1
Пояснение
Решение.
Для того чтобы определить правильность подключения измерительных приборов, вспомним основные правила их включения в электрическую цепь:
1. Амперметр предназначен для измерения силы тока. Он обладает очень малым внутренним сопротивлением, поэтому его включают в цепь последовательно с тем участком цепи, силу тока в котором нужно измерить. При этом необходимо соблюдать полярность: плюс источника тока должен соединяться с положительной клеммой прибора, а минус — с отрицательной.
2. Вольтметр предназначен для измерения электрического напряжения. Он обладает очень большим внутренним сопротивлением, поэтому его включают в цепь параллельно тому участку цепи, на котором нужно измерить напряжение.
Проанализируем схему, представленную на рисунке:
— Амперметр (прибор с буквой А): включён в общую цепь последовательно с лампой и реостатом. Ток, выходящий из источника, проходит через амперметр, затем через лампу и возвращается к источнику. Такое включение является правильным для измерения силы тока в лампе.
— Вольтметр (прибор с буквой V): на рисунке видно, что вольтметр включён в цепь последовательно (в разрыв цепи перед лампой), а не параллельно лампе. При таком включении из-за своего огромного внутреннего сопротивления вольтметр практически не пропустит ток в цепь (лампа не будет гореть или будет гореть крайне слабо), и он не сможет измерить напряжение именно на лампе. Такое включение является неправильным.
Таким образом, правильно включён только амперметр.
Ответ: 1
