- Задание №15№15Лёгкое
На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок). Угол отражения равен примерно 1) 10° 2) 15° 3) 75° 4)…
Отражение света

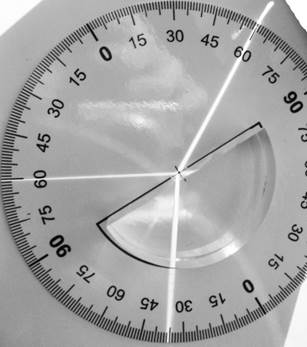

На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок).
Угол отражения равен примерно
Правильный ответ
4
Пояснение
Решение.
Для решения данной задачи необходимо проанализировать ход лучей на представленном рисунке, используя законы геометрической оптики.
1. Определение границы раздела сред и перпендикуляра. На рисунке изображён оптический диск с полуцилиндрическим стеклянным телом. Плоская грань этого тела является границей раздела двух сред (воздух и стекло). Перпендикуляр к границе раздела сред (нормаль) проходит через центр диска и соответствует отметке 0∘ на шкале прибора.
2. Идентификация лучей.
— Падающий луч идёт из воздуха к центру диска. По шкале мы видим, что он проходит через отметку 60∘.
— Отражённый луч возвращается в ту же среду (воздух). На рисунке он виден в верхней части и проходит через отметку 60∘ с другой стороны от нормали.
— Преломлённый луч проходит внутрь стекла. Мы видим его в нижней части диска, он проходит примерно через отметку 35∘.
3. Определение углов. В оптике углы падения, отражения и преломления всегда отсчитываются от перпендикуляра (нормали) к границе раздела сред.
— Угол падения α — это угол между падающим лучом и нормалью. Судя по шкале, α=60∘.
— Согласно закону отражения света, угол отражения γ равен углу падения α.
4. Расчёт. Так как падающий луч находится на отметке 60∘ относительно нормали (0∘), то:
γ=α=60∘.
Проверим по рисунку: отражённый луч действительно симметричен падающему относительно нулевой отметки и указывает на деление 60∘.
Ответ: 4
Источник: ФИПИ
