Электромагнитные колебания и волны. Оптика · 45 заданий
- Задание №13№13
На рисунке приведена зависимость силы тока I от времени t в колебательном контуре. Каким станет период свободных электромагнитных колебаний в этом кон…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рису…
Формула тонкой линзы
- Задание №13№13
Перед плоским зеркалом, закреплённым на вертикальной стене, на расстоянии 80 см стоит девушка ростом 160 см. На сколько уменьшится расстояние между де…
Построение изображений в плоском зеркале
- Задание №13№13
Конденсатор, заряженный до разности потенциалов U₀, в первый раз подключили к катушке с индуктивностью L₁ = L, а во второй — к катушке с индуктивность…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 10 мкс энергия катушки достигает…
Колебательный контур
- Задание №13№13
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 6 мкс энергия конденсатора дости…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы
- Задание №13№13
Индуктивность катушки идеального колебательного контура L = 0,1 Гн. Какой должна быть индуктивность L_x катушки в контуре (см. рис.), чтобы при перево…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13
Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Формула тонкой линзы
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы

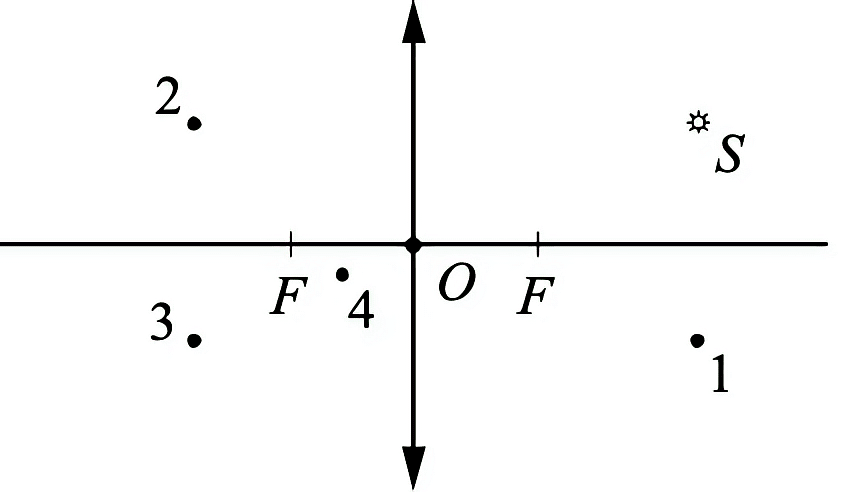

Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Правильный ответ
3
Пояснение
Решение:
Изображение точечного источника строят как точку пересечения любых двух лучей, вышедших из него:
- луч, идущий параллельно главной оптической оси, после линзы проходит через её фокус;
- луч, идущий через оптический центр O, не преломляется.
По рисунку источник S лежит над главной оптической осью, а его расстояние до линзы d≈2,4F, то есть d>2F.
Положение изображения находим по формуле тонкой линзы F1=d1+f1:
f=d−FdF=2,4F−F2,4F⋅F≈1,7F,Γ=df≈2,4F1,7F≈0,7.
Итак, изображение действительное, лежит по другую сторону линзы от источника на расстоянии между F и 2F, перевёрнутое (то есть по другую сторону от оси, чем S) и уменьшенное.
Проверяем точки: точка 1 находится с той же стороны линзы, что и источник, — там действительного изображения быть не может; точка 2 лежит над осью, а изображение должно быть под осью; точка 4 расположена ближе фокуса (f<F). Всем условиям удовлетворяет только точка 3.
Ответ: 3
Источник: ФИПИ
