Задание 13

Электромагнитные колебания и волны. Оптика · 45 заданий

Задание №13
№13Лёгкое
На рисунке приведена зависимость силы тока I от времени t в колебательном контуре. Каким станет период свободных электромагнитных колебаний в этом кон…
Колебательный контур
Задание №13
№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рису…
Формула тонкой линзы
Задание №13
№13Лёгкое
Перед плоским зеркалом, закреплённым на вертикальной стене, на расстоянии 80 см стоит девушка ростом 160 см. На сколько уменьшится расстояние между де…
Построение изображений в плоском зеркале
Задание №13
№13Среднее
Конденсатор, заряженный до разности потенциалов U₀, в первый раз подключили к катушке с индуктивностью L₁ = L, а во второй — к катушке с индуктивность…
Колебательный контур
Задание №13
№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
Задание №13
№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 10 мкс энергия катушки достигает…
Колебательный контур
Задание №13
№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 6 мкс энергия конденсатора дости…
Колебательный контур
Задание №13
№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы
Задание №13
№13Среднее
Индуктивность катушки идеального колебательного контура L = 0,1 Гн. Какой должна быть индуктивность L_x катушки в контуре (см. рис.), чтобы при перево…
Колебательный контур
Задание №13
№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
Задание №13
№13Сложное
Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Формула тонкой линзы
Задание №13
№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы

Задание №13 — Изображения в собирающей и рассеивающей линзе

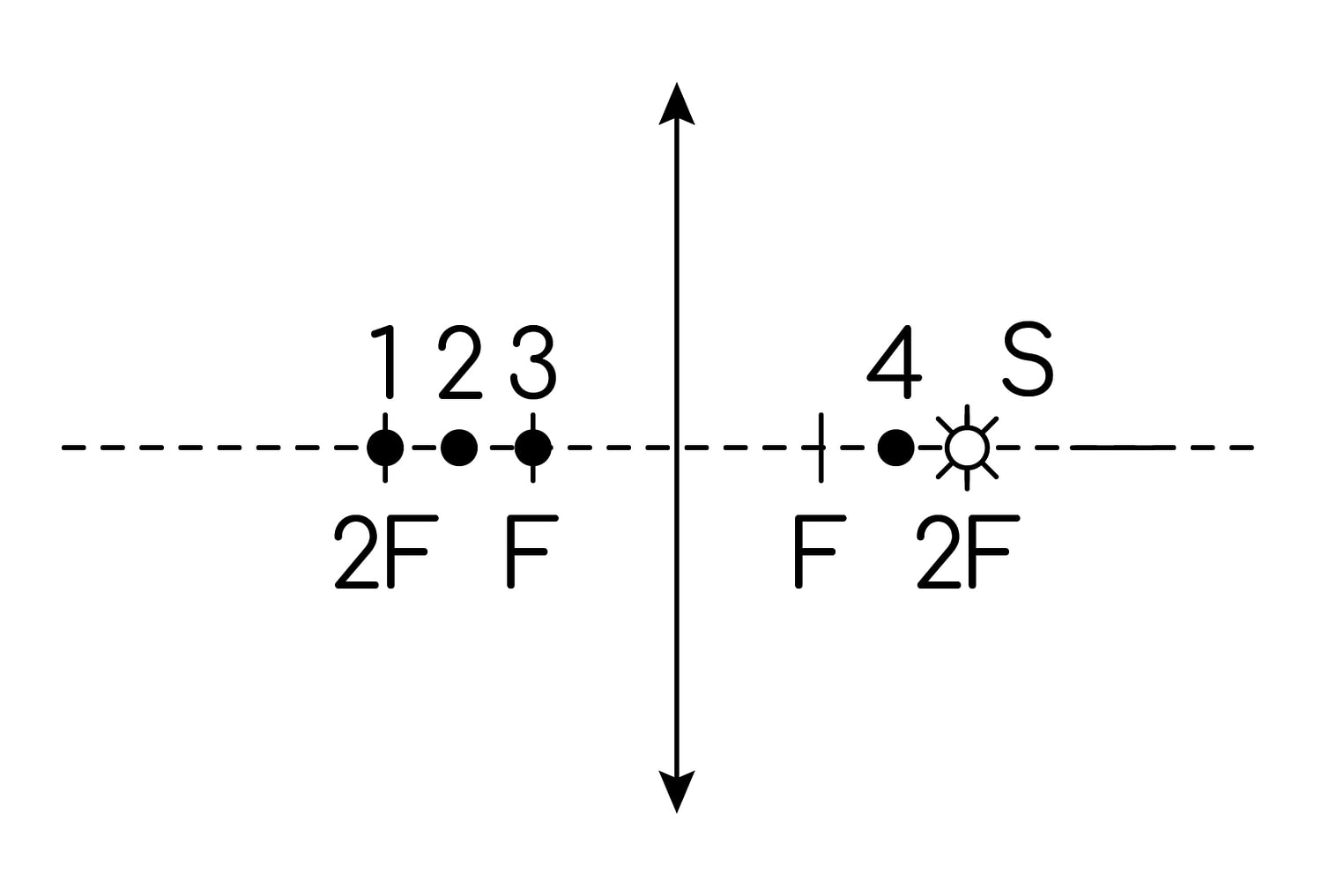

Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?

Правильный ответ

Пояснение

Решение:

По рисунку источник S лежит на главной оптической оси справа от линзы ровно в точке двойного фокуса: $d=2F$ .

По формуле тонкой линзы $\frac{1}{F}=\frac{1}{d}+\frac{1}{f}$ :

$\frac{1}{f}=\frac{1}{F}-\frac{1}{2F}=\frac{1}{2F},\qquad f=2F.$

Значит, изображение действительное и находится по другую сторону линзы (слева) на расстоянии $2F$ от неё; увеличение $\Gamma=\frac{f}{d}=1$ . Так как источник лежит на самой оси, изображение тоже лежит на оси — в отмеченной слева точке двойного фокуса.

Это точка 1 (точки 2 и 3 расположены ближе двойного фокуса, а точка 4 лежит с той же стороны линзы, что и сам источник).

Ответ: 1
