Задание №14 — Правило Ленца

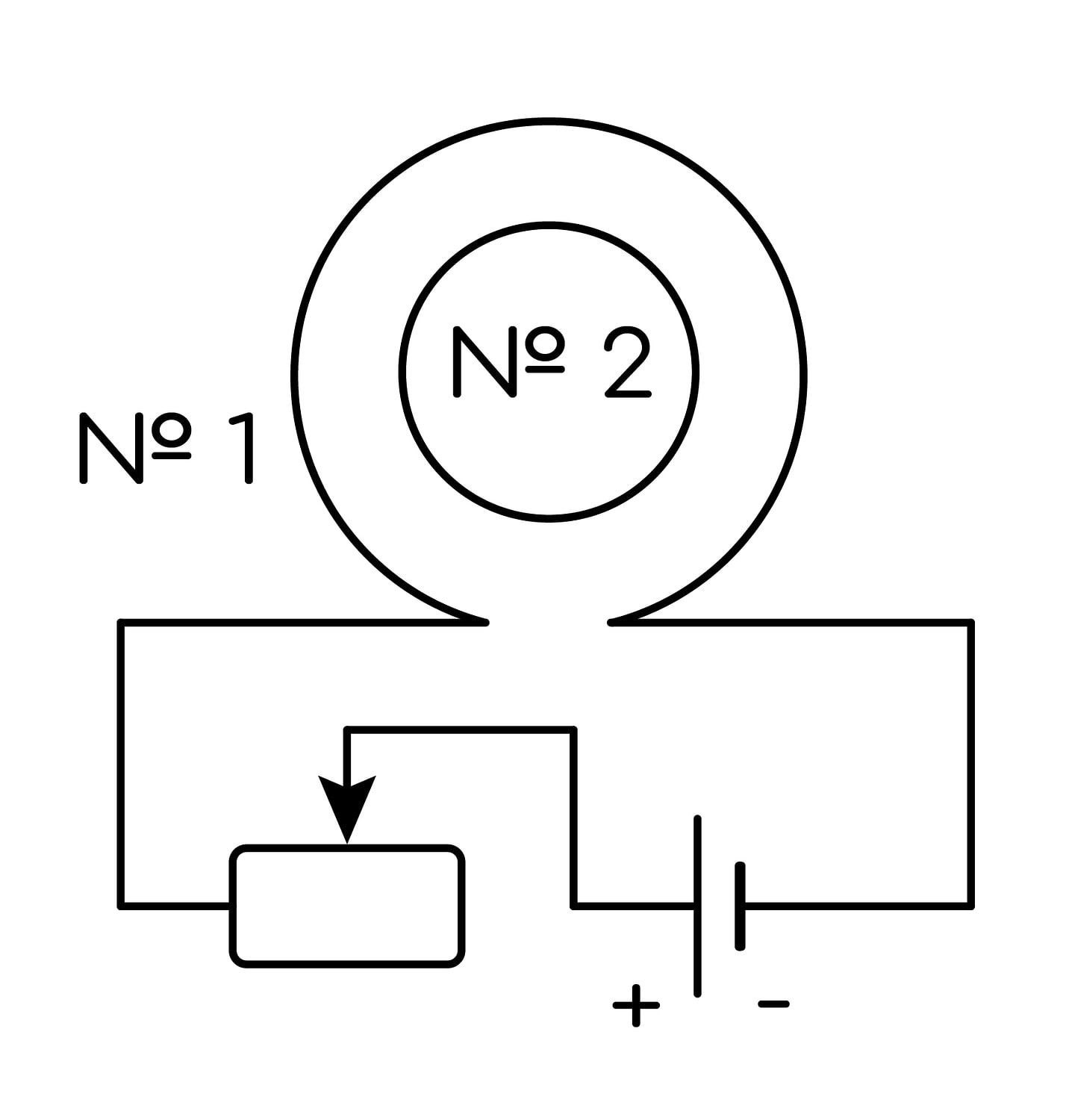

Катушка № 1 включена в электрическую цепь, состоящую из источника, напряжение на клеммах которого постоянно, и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнута (на рисунке представлен вид с торцов катушек).

Из приведённого ниже списка выберите все верные утверждения, характеризующие процессы в цепи и катушках при равномерном перемещении ползунка реостата влево.

1) Сила тока в катушке № 1 уменьшается.
2) Модуль вектора магнитной индукции магнитного поля, созданного катушкой № 1, уменьшается.
3) Модуль магнитного потока, пронизывающего катушку № 2, уменьшается.
4) Вектор магнитной индукции магнитного поля, созданного катушкой № 2, направлен к наблюдателю.
5) В катушке № 2 индукционный ток направлен против часовой стрелки.

Правильный ответ

Пояснение

Решение:

По схеме в цепь включён участок обмотки реостата от его левого вывода до ползунка. При перемещении ползунка влево длина этого участка уменьшается, поэтому сопротивление цепи уменьшается, а сила тока в катушке № 1 по закону Ома $I = \dfrac{U}{R}$ увеличивается — утверждение 1 неверно.

Модуль индукции магнитного поля катушки прямо пропорционален силе тока: $B_{1} \sim I_{1}$ , поэтому $B_{1}$ возрастает — утверждение 2 неверно.

Магнитный поток через катушку № 2 $\Phi = B_{1} S$ тоже возрастает — утверждение 3 неверно.

По рисунку (вид с торцов катушек) ток в катушке № 1 течёт по часовой стрелке, поэтому по правилу правой руки вектор $\vec{B}_{1}$ внутри катушек направлен от наблюдателя. Поток, направленный от наблюдателя, возрастает, и по правилу Ленца индукционный ток в катушке № 2 создаёт поле, направленное навстречу — то есть к наблюдателю. Утверждение 4 верно.

Чтобы поле катушки № 2 было направлено к наблюдателю, ток в ней по правилу правой руки должен течь против часовой стрелки — утверждение 5 верно.

Ответ: 45
