Электромагнитные колебания и волны. Оптика · 45 заданий
- Задание №13№13Лёгкое
На рисунке приведена зависимость силы тока I от времени t в колебательном контуре. Каким станет период свободных электромагнитных колебаний в этом кон…
Колебательный контур
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рису…
Формула тонкой линзы
- Задание №13№13Лёгкое
Перед плоским зеркалом, закреплённым на вертикальной стене, на расстоянии 80 см стоит девушка ростом 160 см. На сколько уменьшится расстояние между де…
Построение изображений в плоском зеркале
- Задание №13№13Среднее
Конденсатор, заряженный до разности потенциалов U₀, в первый раз подключили к катушке с индуктивностью L₁ = L, а во второй — к катушке с индуктивность…
Колебательный контур
- Задание №13№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 10 мкс энергия катушки достигает…
Колебательный контур
- Задание №13№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 6 мкс энергия конденсатора дости…
Колебательный контур
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы
- Задание №13№13Среднее
Индуктивность катушки идеального колебательного контура L = 0,1 Гн. Какой должна быть индуктивность L_x катушки в контуре (см. рис.), чтобы при перево…
Колебательный контур
- Задание №13№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13Сложное
Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Формула тонкой линзы
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы

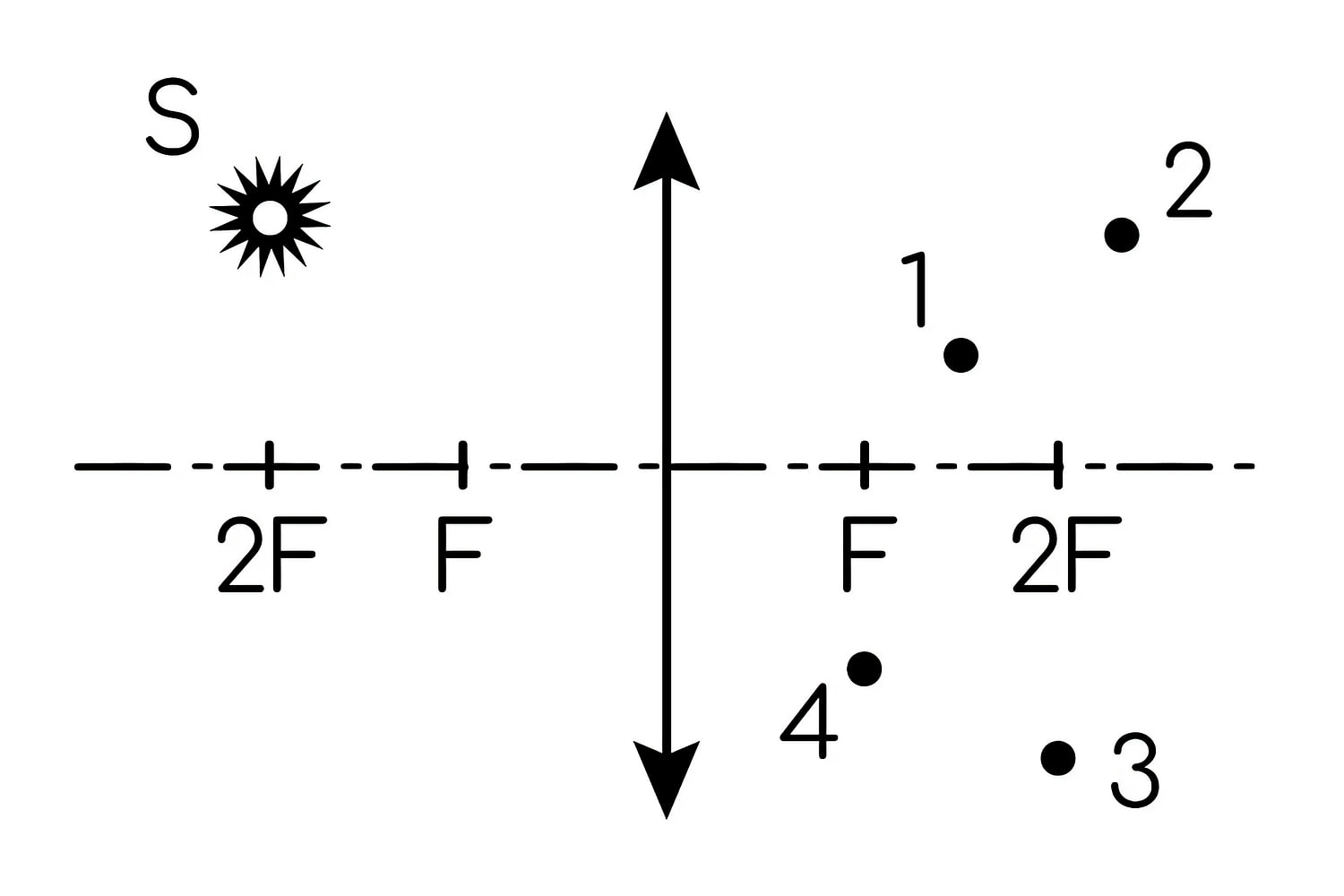

В какой из точек (1, 2, 3 или 4) находится изображение светящейся точки S (см. рис.), создаваемое тонкой собирающей линзой с фокусным расстоянием F?
Правильный ответ
3
Пояснение
Решение:
Из рисунка видно, что светящаяся точка S находится над отметкой 2F, то есть расстояние от неё до линзы равно двойному фокусному: d=2F.
По формуле тонкой линзы d1+f1=F1 получаем
f1=F1−2F1=2F1⇒f=2F.
Увеличение линзы Γ=df=2F2F=1: изображение действительное, перевёрнутое и равное по размеру предмету.
Значит, изображение лежит по другую сторону линзы на расстоянии 2F от неё (на вертикали, проходящей через правую отметку 2F) и, поскольку изображение перевёрнутое, — ниже главной оптической оси, на том же расстоянии от оси, что и точка S.
Этим условиям удовлетворяет точка 3.
Ответ: 3
