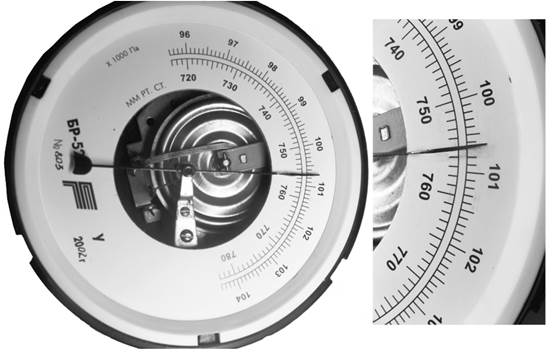

Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна цене деления.
Правильный ответ
2
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо выполнить следующие шаги:
1. Определение шкалы измерения.
На барометре-анероиде представлены две шкалы. Внутренняя шкала имеет подпись «мм рт. ст.» (миллиметры ртутного столба), а внешняя — «×1000 Па» (гектопаскали или кПа). Поскольку в вариантах ответа 1 и 2 используются единицы «мм рт. ст.», будем проводить измерения по внутренней шкале.
2. Определение цены деления (ЦД) внутренней шкалы.
Для нахождения цены деления выберем два ближайших оцифрованных штриха, например, 750 и 760.
- Найдём разность этих значений: 760−750=10 мм рт. ст.
- Посчитаем количество делений (промежутков) между этими штрихами. Между ними 10 делений.
- Вычислим цену деления: ЦД=1010 мм рт. ст.=1 мм рт. ст.
3. Определение показаний прибора.
Стрелка прибора на внутренней шкале указывает на пятый штрих после отметки 750.
Следовательно, значение давления равно: P=750+5⋅1=755 мм рт. ст.
4. Учёт погрешности.
По условию задачи абсолютная погрешность измерения ΔP равна цене деления:
ΔP=ЦД=1 мм рт. ст.
5. Запись результата.
Результат измерения записывается в виде (P±ΔP):
(755±1) мм рт. ст.
Сравнивая полученный результат с предложенными вариантами, видим, что он соответствует варианту № 2.
Ответ: 2
Источник: ФИПИ
