Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

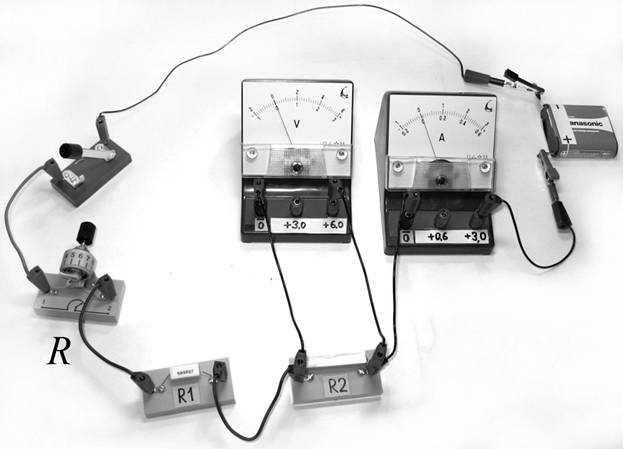

Для того чтобы определить верное утверждение, проанализируем схему электрической цепи, собранной учеником на рисунке.

1. Анализ соединений в цепи:
Ток выходит из положительного полюса источника питания (батарейки), проходит через ключ, затем поступает на переменный резистор (реостат) $R$. После реостата ток последовательно проходит через постоянный резистор $R_1$, затем через резистор $R_2$, далее через амперметр и возвращается к отрицательному полюсу источника. Таким образом, реостат $R$, резисторы $R_1$, $R_2$ и амперметр соединены последовательно.

2. Показания амперметра:
При последовательном соединении сила тока во всех участках цепи одинакова: $I = I_R = I_{R1} = I_{R2}$. Следовательно, амперметр измеряет общую силу тока в цепи, которая одновременно является и силой тока, протекающего через реостат $R$. Утверждение № 1 верно.

3. Показания вольтметра:
Вольтметр подключается параллельно тому участку цепи, на котором нужно измерить напряжение. На рисунке провода от вольтметра подсоединены к клеммам резистора $R_2$. Значит, вольтметр измеряет напряжение только на резисторе $R_2$. Утверждения № 2 и № 3 неверны.

4. Проверка полярности:
Положительный полюс источника (отмечен знаком «+» на батарейке) соединён через ключ и резисторы с клеммой вольтметра, помеченной «+6,0», и с клеммой амперметра «+0,6». Отрицательный полюс источника соединён с клеммами «0» (общий минус) приборов. Полярность подключения соблюдена. Утверждение № 4 неверно.

Вывод: единственным верным утверждением является первое.

Ответ: 1

Источник: ФИПИ
