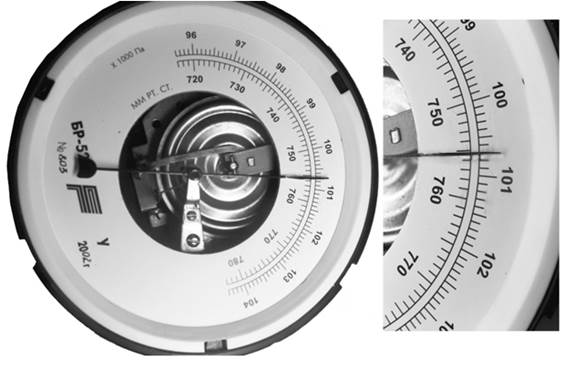

Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна цене деления.
Правильный ответ
4
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо выполнить следующие шаги:
1. Выбор шкалы. На барометре-анероиде представлены две шкалы. Внутренняя шкала проградуирована в миллиметрах ртутного столба (мм рт. ст.), а внешняя — в гектопаскалях или килопаскалях (на приборе указано ×1000 Па, что соответствует кПа). Посмотрим на варианты ответов: варианты 3 и 4 даны в кПа. Проанализируем внешнюю шкалу, так как она соответствует международной системе единиц.
2. Определение цены деления (ЦД) внешней шкалы. Возьмём два ближайших оцифрованных штриха, например, 100 и 101. Разность между ними составляет: 101−100=1 кПа. Посчитаем количество делений между этими числами. Между ними находится 10 промежутков. Следовательно, цена деления равна: ЦД=10101−100=0,1 кПа.
3. Снятие показаний прибора. Стрелка прибора на внешней шкале указывает на седьмое маленькое деление после отметки 100. Значит, измеряемое давление P равно: P=100+7⋅0,1=100,7 кПа.
4. Учёт погрешности. По условию задачи абсолютная погрешность измерения ΔP равна цене деления: ΔP=ЦД=0,1 кПа.
5. Запись результата. Результат измерения записывается в виде (P±ΔP). Подставляя наши значения, получаем: (100,7±0,1) кПа.
Проверим внутреннюю шкалу для контроля: стрелка стоит на отметке 755 мм рт. ст., цена деления там 1 мм рт. ст. Вариант (755±1) мм рт. ст. был бы верен, но в варианте 2 указаны Паскали (Па), что физически неверно для такого числового значения. Таким образом, единственно правильный вариант — № 4.
Ответ: 4
Источник: ФИПИ
