Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

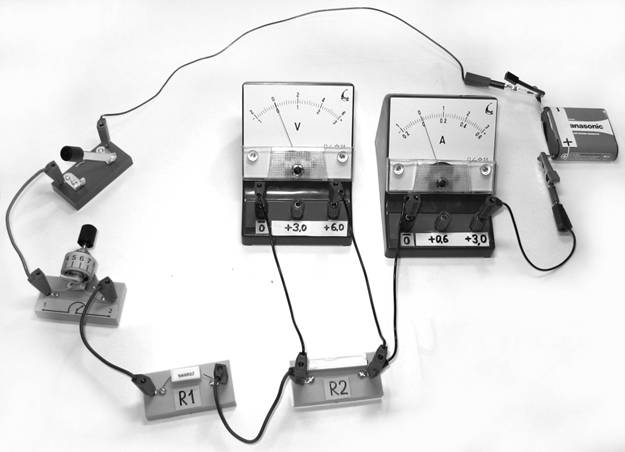

Для того чтобы определить верное утверждение, проанализируем собранную электрическую цепь, изображённую на рисунке, следуя по проводам от источника тока.

1. Анализ полярности подключения приборов:
Ток в цепи течёт от положительного полюса источника (отмечен знаком «+» на батарейке) к отрицательному.
— Провод от положительного полюса батарейки идёт к клемме «+3,0» амперметра. Следовательно, амперметр подключён верно (плюс к плюсу). Утверждение № 4 неверно.
— Далее ток идёт через амперметр, выходит из клеммы «0» и направляется к резистору $R_2$. К этой же точке подключена клемма «+6,0» вольтметра. Поскольку эта точка соединена с положительным полюсом источника (через амперметр), вольтметр подключён верно. Утверждение № 1 неверно.

2. Анализ способа подключения вольтметра:
Вольтметр всегда подключается параллельно тому участку цепи, напряжение на котором необходимо измерить.
На рисунке мы видим, что два провода от вольтметра (от клемм «0» и «+6,0») присоединены непосредственно к зажимам резистора $R_2$. Это означает, что вольтметр измеряет разность потенциалов (напряжение) именно на этом конкретном резисторе.

3. Проверка остальных элементов:
Резисторы $R_1$ и $R_2$ соединены последовательно. Общее напряжение в такой цепи равно сумме напряжений на каждом резисторе: $U_{общ} = U_1 + U_2$. Чтобы измерить общее напряжение, вольтметр должен был быть подключён одной клеммой к началу $R_1$, а другой — к концу $R_2$. В данной схеме вольтметр охватывает только $R_2$. Следовательно, утверждение № 3 неверно, а утверждение № 2 является правильным.

Вывод: Вольтметр подключён параллельно резистору $R_2$, соблюдая полярность, и при замыкании ключа он покажет значение напряжения на этом резисторе.

Ответ: 2
