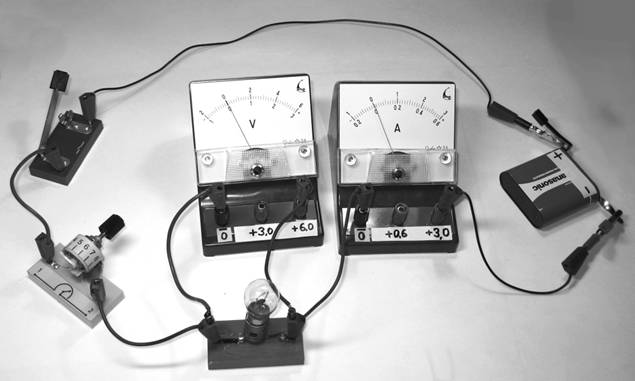

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.
Какие измерительные приборы включены в электрическую цепь правильно?
Правильный ответ
4
Пояснение
Решение.
Для того чтобы определить правильность подключения измерительных приборов, вспомним основные правила сборки электрических цепей:
1. Амперметр (прибор с буквой «А» на шкале) предназначен для измерения силы тока. Он обладает очень малым внутренним сопротивлением, поэтому его необходимо включать в цепь последовательно с тем участком, где измеряется ток. При параллельном подключении амперметра возникнет короткое замыкание, что может привести к порче прибора.
2. Вольтметр (прибор с буквой «V» на шкале) предназначен для измерения электрического напряжения. Он обладает очень большим внутренним сопротивлением, поэтому его необходимо включать в цепь параллельно тому участку, на котором нужно измерить напряжение.
3. Полярность подключения: положительный полюс источника тока должен соединяться с положительной клеммой прибора (обозначенной знаком «+»), а отрицательный — с отрицательной (обозначенной знаком «0» или «–»).
Проанализируем схему на рисунке:
— Амперметр: Мы видим, что провода от лампы подсоединены к клеммам амперметра так, что ток идет в обход лампы через прибор, либо прибор подключен параллельно лампе. На рисунке отчетливо видно, что амперметр подключен параллельно лампе (оба провода от клемм лампы идут к клеммам амперметра). Это неправильно.
— Вольтметр: Провода в цепи идут последовательно через вольтметр (цепь разрывается вольтметром). То есть вольтметр включен последовательно с лампой и остальными элементами цепи. Из-за огромного сопротивления вольтметра ток в такой цепи практически не будет течь, и лампа не загорится. Это также является ошибкой подключения.
Таким образом, оба прибора включены в электрическую цепь с нарушением правил эксплуатации.
Ответ: 4
Источник: ФИПИ
