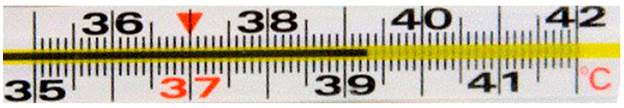

Температуру больного измеряют с помощью медицинского термометра, представленного на рисунке. Запишите результат измерения, учитывая, что погрешность измерения равна цене деления термометра.
Правильный ответ
3
Пояснение
Решение.
Для того чтобы правильно записать результат измерения с учётом погрешности, необходимо выполнить следующие шаги:
1. Определение цены деления прибора (ЦД).
Чтобы найти цену деления шкалы термометра, выберем два ближайших оцифрованных штриха, например, 39 ∘C и 40 ∘C.
Вычтем из большего значения меньшее: 40−39=1 ∘C.
Посчитаем количество делений (промежутков) между этими штрихами. На рисунке видно, что между числами 39 и 40 находится 10 делений.
Разделим разность значений на количество делений:
ЦД=1040−39=101=0,1 ∘C.
2. Определение погрешности измерения.
По условию задачи погрешность измерения равна цене деления термометра.
Следовательно, абсолютная погрешность ΔT=0,1 ∘C.
3. Снятие показаний прибора.
Посмотрим на положение столбика ртути на рисунке. Конец столбика находится после отметки 39 ∘C и занимает ещё 3 маленьких деления.
Значение температуры равно:
T=39+3⋅0,1=39,3 ∘C.
4. Запись результата.
Результат измерения записывается в виде (A±ΔA), где A — измеренное значение, а ΔA — погрешность. При этом количество знаков после запятой в значении и в погрешности должно совпадать.
В нашем случае: (39,3±0,1) ∘C.
Сравнивая полученный результат с предложенными вариантами, видим, что он соответствует варианту № 3.
Ответ: 3
Источник: ФИПИ
