Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

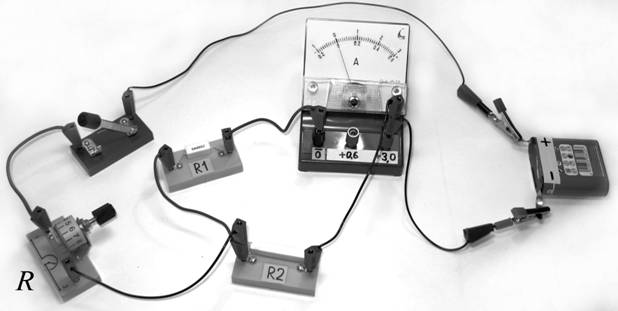

Для того чтобы определить верность утверждений, проанализируем схему электрической цепи, собранную учеником на рисунке.

1. Анализ соединений: В цепи присутствует источник тока (батарейка), ключ, реостат $R$, два резистора $R_1$ и $R_2$, а также амперметр. Ток выходит из положительного полюса источника и распределяется по элементам цепи.

2. Правила подключения амперметра: Амперметр — это прибор для измерения силы тока, который включается в цепь последовательно с тем участком, ток в котором нужно измерить. Важнейшим правилом подключения электроизмерительных приборов постоянного тока является соблюдение полярности: клемма прибора, помеченная знаком «+», должна быть соединена с положительным полюсом источника тока, а клемма «–» (или «0») — с отрицательным.

3. Проверка полярности на рисунке:
– Посмотрим на источник тока (батарейку справа). Верхний вывод батарейки помечен знаком «+».
– Проследим по проводу путь от положительного полюса источника: провод идет к ключу, затем через реостат и резисторы к амперметру.
– Теперь обратим внимание на клеммы самого амперметра. На приборе мы видим три клеммы: левая помечена знаком «0» (минус), средняя «+0,6» и правая «+3,0».
– На рисунке видно, что провод, идущий от отрицательного полюса источника (нижний вывод батарейки), подключен к правой клемме амперметра (клемма «+3,0»).
– Провод, идущий со стороны положительного полюса источника (через остальные элементы цепи), подключен к левой клемме амперметра, помеченной знаком «0» (минус).

4. Вывод: Поскольку положительный полюс источника соединен с отрицательной клеммой амперметра, а отрицательный полюс источника — с положительной клеммой, полярность подключения прибора нарушена. При замыкании ключа стрелка амперметра попытается отклониться влево за пределы шкалы, что может привести к поломке прибора.

Следовательно, утверждение № 4 является верным.

Ответ: 4

Источник: ФИПИ
