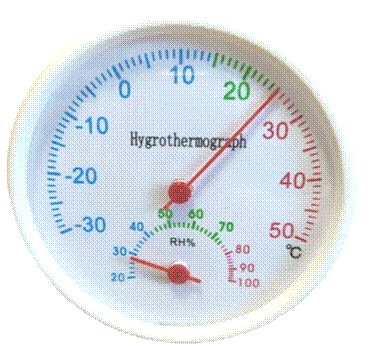

Учащиеся использовали термометр-гигрометр для измерения температуры и влажности в помещении.
Запишите результат измерения температуры с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.
Правильный ответ
1
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо определить показания прибора и цену деления его шкалы.
1. Определение цены деления (ЦД) шкалы термометра:
На верхней (основной) шкале прибора измеряется температура в градусах Цельсия (∘C). Выберем два ближайших оцифрованных штриха, например, 20 и 30.
Разность между ними составляет: 30−20=10∘C.
Посчитаем количество делений (промежутков) между этими числами. Между отметками 20 и 30 находится 10 делений.
Вычислим цену деления по формуле:
ЦД=1030−20=1010=1∘C.
2. Определение абсолютной погрешности:
По условию задачи абсолютная погрешность измерения ΔT равна цене деления шкалы прибора:
ΔT=ЦД=1∘C.
3. Снятие показаний прибора:
Стрелка термометра (верхняя шкала) указывает на пятое деление после отметки 20.
Следовательно, измеряемая температура T равна:
T=20+5⋅1=25∘C.
4. Запись результата:
Результат измерения записывается в виде (T±ΔT):
(25±1)∘C.
Данный результат соответствует варианту № 1.
Ответ: 1
Источник: ФИПИ
