Прямые измерения физических величин (снятие показаний приборов) · 70 заданий
- Задание №15№15
На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок). Угол преломления равен примерно 1) 20° 2) 40° 3) 50° 4…
Преломление света
- Задание №15№15
Необходимо экспериментально установить, зависит ли период колебаний пружинного маятника от массы груза. Какую из указанных на рисунке пар маятников мо…
Маятники
- Задание №15№15
Температуру больного измеряют с помощью медицинского термометра, представленного на рисунке. Запишите результат измерения, учитывая, что абсолютная по…
Практические работы
- Задание №15№15
Прибор на рисунке подключён в режиме вольтметра. Запишите результат измерения напряжения, с учётом абсолютной погрешности измерения, которая равна цен…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения электрического напряжения (см. рисунок), учитывая, что абсолютная погрешность измерения равна цене деления вольтметра. 1)…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна це…
Давление
- Задание №15№15
Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное? 1) При замыкании ключа амперметр покажет силу электрического то…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна це…
Давление
- Задание №15№15
В мензурку налита вода (см. рисунок). Укажите значение объёма воды, учитывая, что абсолютная погрешность измерения равна половине цены деления шкалы.…
Практические работы
- Задание №15№15
Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное? 1) Вольтметр включён в электрическую цепь с нарушением полярнос…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Изучая колебания пружинного маятника, ученик собрал из пружин разной жёсткости и грузов одинаковой массы четыре установки (см. рисунок). Какую из указ…
Маятники
- Задание №15№15
На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок). Угол отражения равен примерно 1) 10° 2) 15° 3) 75° 4)…
Отражение света

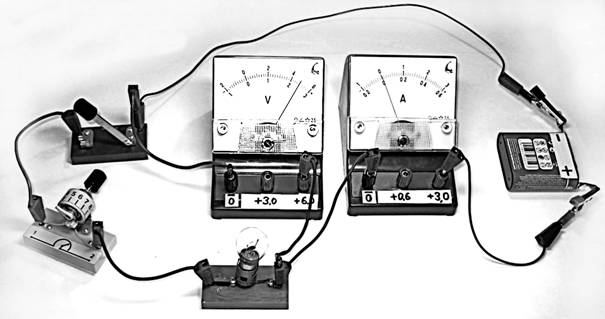

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.
Какие измерительные приборы включены в электрическую цепь правильно?
Правильный ответ
1
Пояснение
Решение.
Для того чтобы определить правильность подключения измерительных приборов, вспомним основные правила их включения в электрическую цепь:
1. Амперметр (прибор с буквой «А» на шкале) предназначен для измерения силы тока. Он должен включаться в цепь последовательно с тем участком цепи, силу тока в котором нужно измерить. При этом важно соблюдать полярность: провод, идущий от положительного полюса источника тока, должен подключаться к клемме «+» амперметра.
2. Вольтметр (прибор с буквой «V» на шкале) предназначен для измерения электрического напряжения. Он должен включаться в цепь параллельно тому участку цепи, на котором измеряется напряжение.
Проанализируем схему, собранную на рисунке:
— Амперметр: Мы видим, что ток от источника проходит через ключ, реостат, лампу и далее идёт через амперметр обратно к источнику. Все элементы соединены в одну «цепочку» друг за другом. Следовательно, амперметр включён последовательно, что является верным способом его подключения для измерения силы тока в лампе.
— Вольтметр: На рисунке видно, что вольтметр включён в общую цепь так же, как и остальные элементы — последовательно (ток входит в одну клемму вольтметра и выходит из другой, продолжая путь к лампе). При последовательном включении вольтметр, обладающий очень большим внутренним сопротивлением, практически не пропускает ток в цепь, и такое подключение является неправильным для измерения напряжения на лампе (для правильного измерения его клеммы должны быть присоединены непосредственно к двум контактам лампы, «обхватывая» её).
Таким образом, в данной цепи правильно подключён только амперметр.
Ответ: 1
