Прямые измерения физических величин (снятие показаний приборов) · 70 заданий
- Задание №15№15
На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок). Угол преломления равен примерно 1) 20° 2) 40° 3) 50° 4…
Преломление света
- Задание №15№15
Необходимо экспериментально установить, зависит ли период колебаний пружинного маятника от массы груза. Какую из указанных на рисунке пар маятников мо…
Маятники
- Задание №15№15
Температуру больного измеряют с помощью медицинского термометра, представленного на рисунке. Запишите результат измерения, учитывая, что абсолютная по…
Практические работы
- Задание №15№15
Прибор на рисунке подключён в режиме вольтметра. Запишите результат измерения напряжения, с учётом абсолютной погрешности измерения, которая равна цен…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения электрического напряжения (см. рисунок), учитывая, что абсолютная погрешность измерения равна цене деления вольтметра. 1)…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна це…
Давление
- Задание №15№15
Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное? 1) При замыкании ключа амперметр покажет силу электрического то…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что абсолютная погрешность измерения равна це…
Давление
- Задание №15№15
В мензурку налита вода (см. рисунок). Укажите значение объёма воды, учитывая, что абсолютная погрешность измерения равна половине цены деления шкалы.…
Практические работы
- Задание №15№15
Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное? 1) Вольтметр включён в электрическую цепь с нарушением полярнос…
Постоянный ток. Сила тока. Напряжение
- Задание №15№15
Изучая колебания пружинного маятника, ученик собрал из пружин разной жёсткости и грузов одинаковой массы четыре установки (см. рисунок). Какую из указ…
Маятники
- Задание №15№15
На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок). Угол отражения равен примерно 1) 10° 2) 15° 3) 75° 4)…
Отражение света

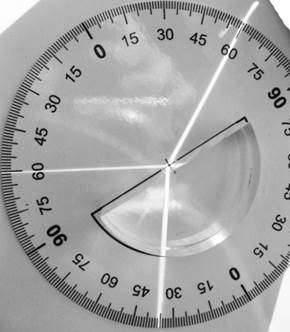

На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок).
Угол преломления равен примерно
Правильный ответ
2
Пояснение
Решение.
Для решения данной задачи необходимо внимательно изучить представленный рисунок и вспомнить основные определения геометрической оптики.
1. Определение границы раздела сред и перпендикуляра. На рисунке изображён полуцилиндр из стекла, плоская грань которого является границей раздела сред (воздух — стекло). Перпендикуляр к границе раздела сред в точке падения луча проходит через центр круговой шкалы и соответствует отметке 0∘ на лимбе прибора.
2. Определение падающего луча. Падающий луч идёт из воздуха (верхняя левая часть рисунка). Мы видим, что он проходит через отметку 60∘ на шкале. Однако в оптике углы всегда отсчитываются от перпендикуляра к поверхности. Следовательно, угол падения α равен 60∘.
3. Определение отражённого луча. Часть света отражается обратно в воздух. Согласно закону отражения, угол отражения равен углу падения. Мы видим луч, выходящий под углом 60∘ симметрично падающему.
4. Определение преломлённого луча и угла преломления. Преломлённый луч проходит внутрь стеклянного полуцилиндра (нижняя часть рисунка). Угол преломления γ — это угол между преломлённым лучом и перпендикуляром к границе раздела сред в точке падения.
5. Снятие показаний по шкале. Посмотрим на нижнюю часть шкалы, где проходит преломлённый луч. Луч пересекает шкалу между отметками 30∘ и 45∘. Если внимательно рассмотреть деления (цена деления составляет 5∘), то видно, что луч проходит ровно через второе деление после 30∘, что соответствует значению 35∘.
Таким образом, угол преломления γ≈35∘.
Ответ: 2
