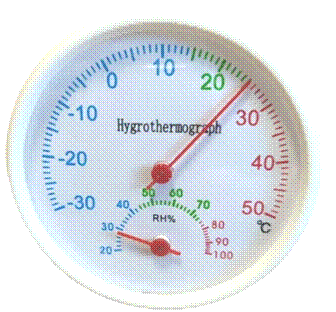

Учащиеся использовали термометр-гигрометр для измерения температуры и относительной влажности в помещении.
Запишите результат измерения относительной влажности с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.
Правильный ответ
4
Пояснение
Решение.
Для того чтобы правильно записать результат измерения, необходимо определить цену деления шкалы прибора и значение, которое показывает стрелка.
1. Определим шкалу для измерения влажности. На приборе (гигротермографе) две шкалы. Верхняя большая шкала проградуирована в градусах Цельсия (∘C) и служит для измерения температуры. Нижняя малая шкала имеет обозначение RH% (Relative Humidity), что означает относительную влажность в процентах. Именно по ней мы будем проводить измерения.
2. Определим цену деления (ЦД) шкалы влажности.
Для этого выберем два ближайших оцифрованных штриха, например, 20% и 30%.
– Разность значений между ними: 30%−20%=10%.
– Посчитаем количество делений (промежутков) между этими штрихами. Между 20 и 30 находится 5 делений.
– Вычислим цену деления: ЦД=510%=2%.
3. Определим показания прибора.
Стрелка гигрометра находится между отметками 20% и 30%. Она стоит на четвёртом делении после отметки 20%.
Вычислим значение: 20%+4⋅2%=20%+8%=28%.
4. Учёт погрешности.
По условию задачи абсолютная погрешность измерения равна цене деления шкалы прибора.
Следовательно, погрешность Δϕ=2%.
5. Запись результата.
Результат измерения записывается в виде (A±ΔA), где A — измеренное значение, а ΔA — абсолютная погрешность.
В нашем случае: (28±2)%.
Сравнивая полученный результат с предложенными вариантами ответа, видим, что он соответствует варианту № 4.
Ответ: 4
Источник: ФИПИ
