Задание №15 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

Решение.

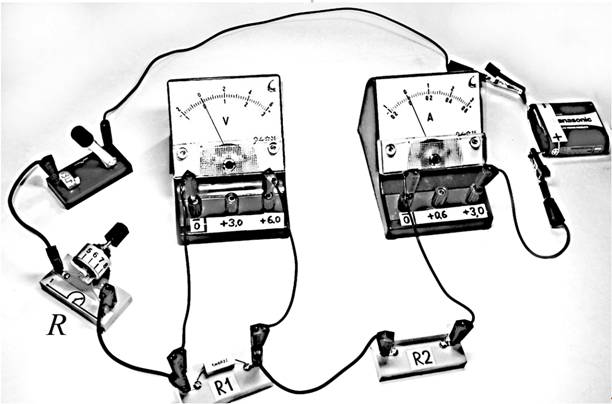

Для того чтобы определить верное утверждение, проанализируем схему электрической цепи, собранную учеником на рисунке. Проследим путь тока от положительного полюса источника питания к отрицательному.

1. Анализ соединений:
Ток выходит из положительной клеммы источника, проходит через ключ и поступает на реостат $R$. После реостата ток проходит через резистор $R_1$, а затем через резистор $R_2$. После резистора $R_2$ ток попадает на амперметр и возвращается к отрицательному полюсу источника. Таким образом, реостат $R$, резистор $R_1$, резистор $R_2$ и амперметр соединены последовательно.

2. Свойства последовательного соединения:
Согласно законам последовательного соединения, сила тока во всех участках неразветвлённой цепи одинакова: $I = I_R = I_{R1} = I_{R2} = I_A$. Это означает, что амперметр измеряет общую силу тока в цепи, которая одновременно является силой тока, протекающего через каждый из элементов, в том числе и через резистор $R_2$. Следовательно, утверждение № 1 верно.

3. Анализ подключения вольтметра:
Вольтметр подключён параллельно к участку цепи, состоящему только из резистора $R_1$. Его провода присоединены к клеммам именно этого резистора. Значит, вольтметр показывает электрическое напряжение на резисторе $R_1$. Это опровергает утверждения № 2 и № 3.

4. Проверка утверждения № 4:
Амперметр включён в общую цепь последовательно с потребителями. Идеальный вольтметр обладает очень большим сопротивлением, и ток через него практически не течёт (в данной схеме вольтметр подключён параллельно $R_1$, а амперметр стоит в основной ветви). Амперметр показывает ток в цепи, а не малый ток утечки через вольтметр. Утверждение № 4 неверно.

Вывод: амперметр включён последовательно с резистором $R_2$, поэтому он показывает силу тока, протекающего через этот резистор.

Ответ: 1

Источник: ФИПИ
