Задание №7 — Определение величин по графику

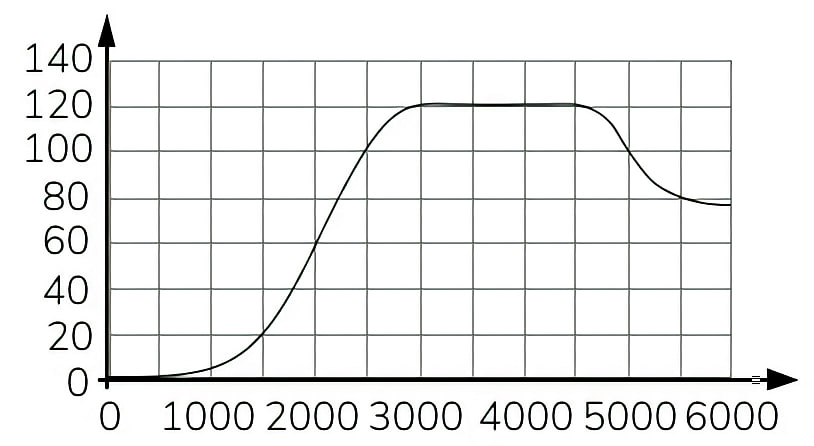

Ha графике изображена зависимость крутящего момента двигателя от числа оборотов в минуту. На горизонтальной оси отмечено число оборотов в минуту, на вертикальной оси - крутящий момент в Н⋅м. Пользуясь графиком, поставьте в соответствие каждому интервалу числа оборотов в минуту характеристику крутящего момента на этом интервале.
| ИНТЕРВАЛЫ | ХАРАКТЕРИСТИКИ |
|---|---|
| A) 0-1500 об./мин. | 1) При увеличении числа оборотов крутящий момент растёт, но не превышает 20Н⋅м |
| Б) 1500-2000 об./мин. | 2) При увеличении числа оборотов крутящий момент не меняется |
| В) 3000-4500 об./мин. | 3) При увеличении числа оборотов самый быстрый рост крутящего момента |
| Г) 4500-5000 об./мин. | 4) При увеличении числа оборотов крутящий момент падает |
Правильный ответ
1324
Пояснение
Разбор задания:
Проанализируем поведение графика на каждом из указанных интервалов:
А) В диапазоне от 0 до 1500 об./мин. наблюдается постепенное повышение крутящего момента, при этом его значение остаётся в пределах 20 Н·м. Это соответствует характеристике под номером 1.
Б) На отрезке от 1500 до 2000 об./мин. кривая резко уходит вверх, что свидетельствует о наиболее интенсивном росте крутящего момента. Это характеристика 3.
В) В интервале от 3000 до 4500 об./мин. линия графика становится горизонтальной, то есть величина крутящего момента зафиксирована на одном уровне и не изменяется. Это характеристика 2.
Г) На промежутке от 4500 до 5000 об./мин. мы видим снижение графика, что означает уменьшение крутящего момента с ростом числа оборотов. Это характеристика 4.
Сопоставив все данные, получаем последовательность цифр: 1324.
Ответ: 1324
Источник: ФИПИ
