Задание №11 — Соединения проводников. Расчёт электрических цепей

Решение:

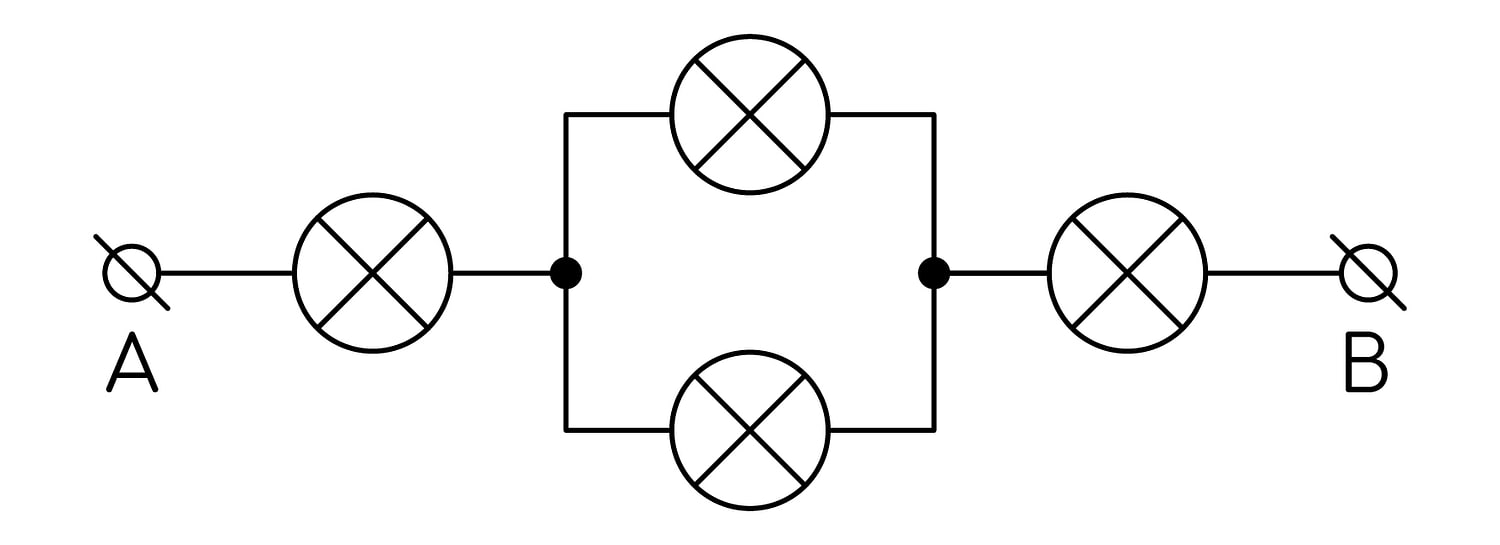

Сопротивление каждой лампочки $R=20$ Ом. По схеме первая и последняя лампочки включены последовательно, а две средние соединены параллельно друг с другом.

Параллельный блок из двух одинаковых лампочек:

$$R_\text{пар}=\frac{R}{2}=\frac{20}{2}=10\ \text{Ом}.$$

При последовательном соединении сопротивления складываются:

$$R_{AB}=R+R_\text{пар}+R=20+10+20=50\ \text{Ом}.$$

Ответ: 50
