Электромагнитные колебания и волны. Оптика · 45 заданий
- Задание №13№13Лёгкое
На рисунке приведена зависимость силы тока I от времени t в колебательном контуре. Каким станет период свободных электромагнитных колебаний в этом кон…
Колебательный контур
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рису…
Формула тонкой линзы
- Задание №13№13Лёгкое
Перед плоским зеркалом, закреплённым на вертикальной стене, на расстоянии 80 см стоит девушка ростом 160 см. На сколько уменьшится расстояние между де…
Построение изображений в плоском зеркале
- Задание №13№13Среднее
Конденсатор, заряженный до разности потенциалов U₀, в первый раз подключили к катушке с индуктивностью L₁ = L, а во второй — к катушке с индуктивность…
Колебательный контур
- Задание №13№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 10 мкс энергия катушки достигает…
Колебательный контур
- Задание №13№13Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 6 мкс энергия конденсатора дости…
Колебательный контур
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы
- Задание №13№13Среднее
Индуктивность катушки идеального колебательного контура L = 0,1 Гн. Какой должна быть индуктивность L_x катушки в контуре (см. рис.), чтобы при перево…
Колебательный контур
- Задание №13№13Среднее
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13Сложное
Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Формула тонкой линзы
- Задание №13№13Сложное
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы

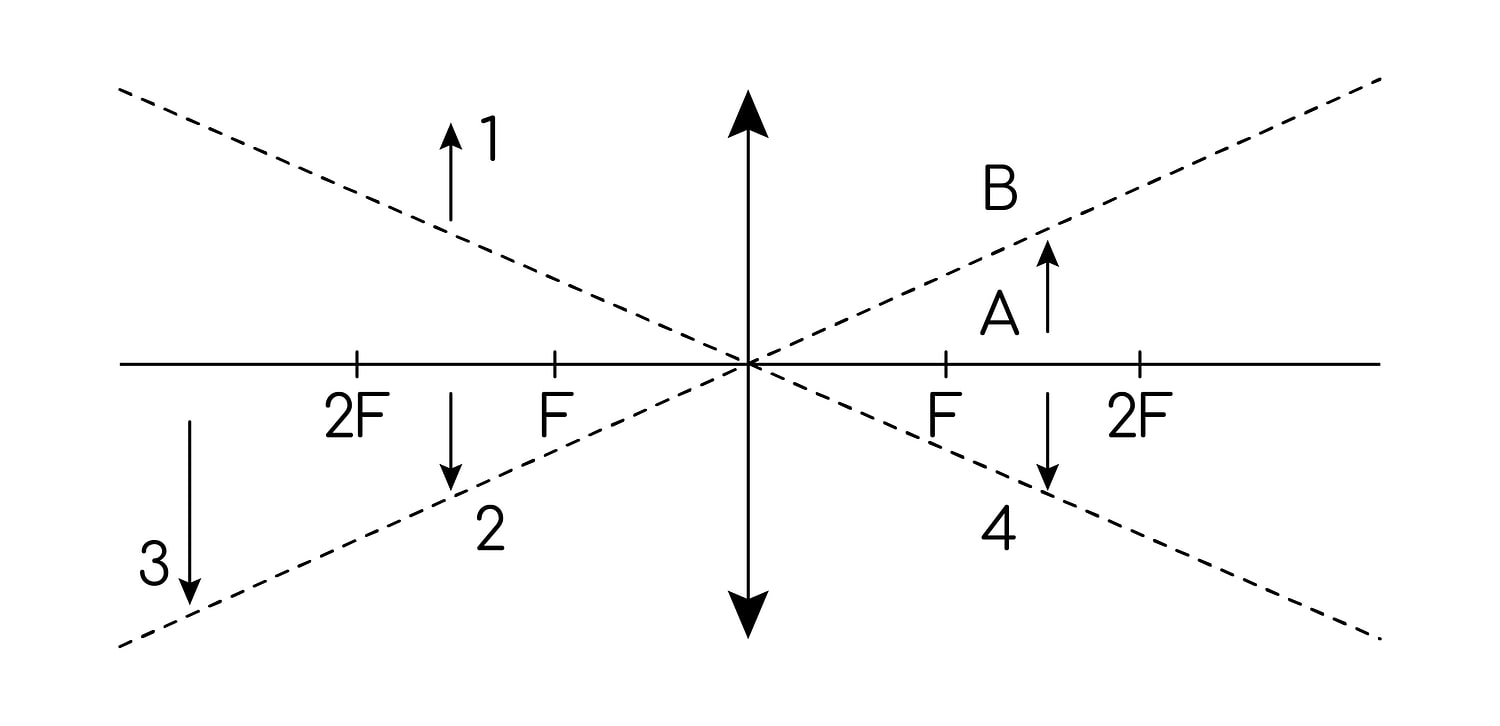

Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Правильный ответ
3
Пояснение
Решение:
Изображение AB действительное (оно построено с той стороны линзы, куда уходит преломлённый свет), а действительное изображение в собирающей линзе всегда перевёрнутое. Изображение AB направлено вверх, значит предмет направлен вниз и находится по другую сторону линзы — слева. Этому отвечают только стрелки 2 и 3.
Луч, проходящий через оптический центр линзы, не преломляется, поэтому вершина предмета, оптический центр и точка B лежат на одной прямой. Продолжение прямой BO за линзу проходит через конец стрелки 3.
Это подтверждает и формула тонкой линзы
F1=d1+f1:
изображение AB расположено между F и 2F, а такое изображение даёт только предмет, находящийся дальше двойного фокусного расстояния (d>2F). Стрелка 2 стоит между F и 2F и дала бы изображение за 2F, а стрелка 3 находится дальше 2F.
Ответ: 3
