Электромагнитные колебания и волны. Оптика · 45 заданий
- Задание №13№13
На рисунке приведена зависимость силы тока I от времени t в колебательном контуре. Каким станет период свободных электромагнитных колебаний в этом кон…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точечного источника S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рису…
Формула тонкой линзы
- Задание №13№13
Перед плоским зеркалом, закреплённым на вертикальной стене, на расстоянии 80 см стоит девушка ростом 160 см. На сколько уменьшится расстояние между де…
Построение изображений в плоском зеркале
- Задание №13№13
Конденсатор, заряженный до разности потенциалов U₀, в первый раз подключили к катушке с индуктивностью L₁ = L, а во второй — к катушке с индуктивность…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 10 мкс энергия катушки достигает…
Колебательный контур
- Задание №13№13
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре. Сколько раз в течение первых 6 мкс энергия конденсатора дости…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы
- Задание №13№13
Индуктивность катушки идеального колебательного контура L = 0,1 Гн. Какой должна быть индуктивность L_x катушки в контуре (см. рис.), чтобы при перево…
Колебательный контур
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)?
Формула тонкой линзы
- Задание №13№13
Какому из предметов 1-4 соответствует изображение АВ в тонкой собирающей линзе с фокусным расстоянием F?
Формула тонкой линзы
- Задание №13№13
Какая из точек (1, 2, 3 или 4) является изображением точки S, полученным в тонкой собирающей линзе с фокусным расстоянием F (см. рис.)?
Формула тонкой линзы

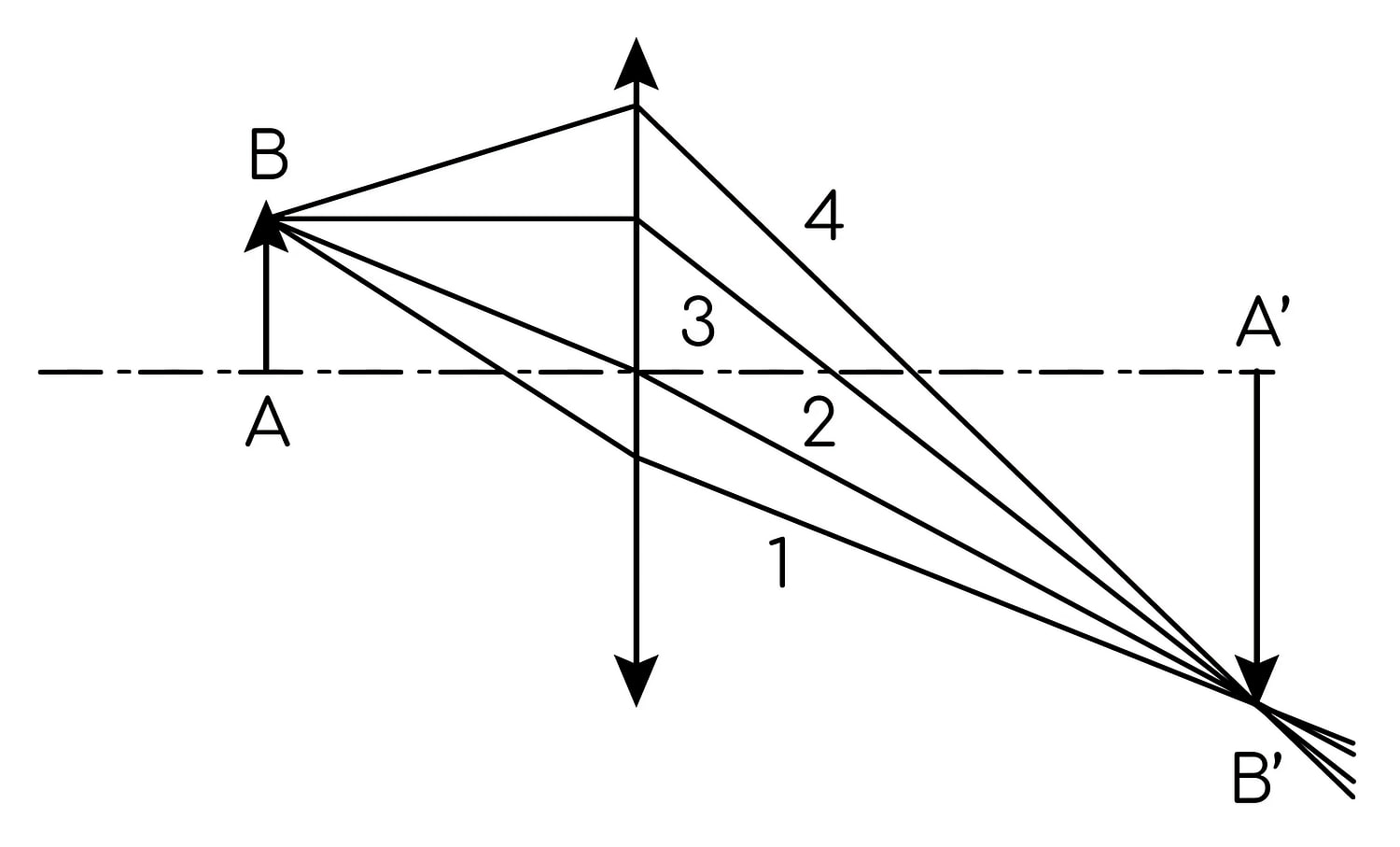

Изображение предмета АВ в тонкой собирающей линзе представлено стрелкой А′В′ (см. рис.). Какой луч скорее всего проходит через фокус линзы?
Правильный ответ
3
Пояснение
Решение:
Все лучи, вышедшие из точки B, после преломления в собирающей линзе собираются в одной точке B′ — изображении точки B. Поэтому выбрать нужный луч можно только по ходу его падающей (левой) части.
Воспользуемся свойством собирающей линзы: луч, падающий на линзу параллельно главной оптической оси, после преломления проходит через фокус линзы.
На рисунке параллельно главной оптической оси идёт горизонтальный луч, выходящий из точки B; после линзы он продолжается лучом 3. Значит, через фокус линзы проходит луч 3.
Остальные лучи этим свойством не обладают: луч 2 идёт из точки B через оптический центр линзы, а лучи 1 и 4 падают на линзу под произвольными углами.
Ответ: 3
