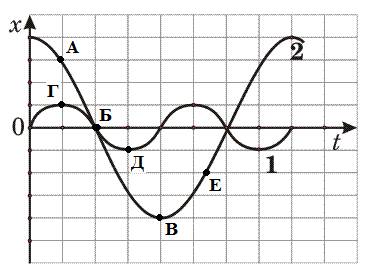

На рисунке представлены графики зависимости смещения х от времени t при колебаниях двух математических маятников.
Из предложенного перечня утверждений выберите два правильных. Укажите их номера.
Правильный ответ
24
Пояснение
Решение.
Проанализируем графики зависимости смещения x от времени t для двух маятников и проверим каждое утверждение.
1) Анализ утверждения №5 (о периодах): Период колебаний T — это время одного полного колебания. По графику видно, что маятник 1 совершает полное колебание за 4 клетки по оси времени, а маятник 2 — за 8 клеток. Следовательно, периоды колебаний маятников различны (T2=2T1). Утверждение №5 неверно.
2) Анализ утверждения №3 (о затухании): Затухающими называются колебания, амплитуда которых со временем уменьшается из-за потерь энергии. На графике мы видим, что максимальное отклонение от положения равновесия (амплитуда) для каждого маятника остается неизменным с течением времени. Значит, колебания являются незатухающими. Утверждение №3 неверно.
3) Анализ утверждения №1 (о скорости в точке Д): Точка Д соответствует максимальному отрицательному смещению маятника 1 (амплитудное значение). В точках максимального отклонения маятник на мгновение останавливается, чтобы начать движение в обратную сторону. Следовательно, в точке Д скорость маятника 1 равна нулю, а не максимальна. Утверждение №1 неверно.
4) Анализ утверждения №2 (о кинетической энергии в точке Б): Точка Б лежит на оси времени (x=0), что соответствует прохождению маятниками положения равновесия. При прохождении положения равновесия потенциальная энергия маятника минимальна, а кинетическая энергия Ek=2mv2 достигает своего максимума, так как в этой точке скорость маятника максимальна. Это справедливо для обоих графиков. Утверждение №2 верно.
5) Анализ утверждения №4 (о переходе из А в Б): В точке А маятник 2 находится в процессе движения от максимального отклонения к положению равновесия. В точке Б он проходит положение равновесия. При движении к положению равновесия высота маятника уменьшается, потенциальная энергия переходит в кинетическую, и скорость маятника увеличивается. Следовательно, кинетическая энергия возрастает. Утверждение №4 верно.
Ответ: 24
Источник: ФИПИ
