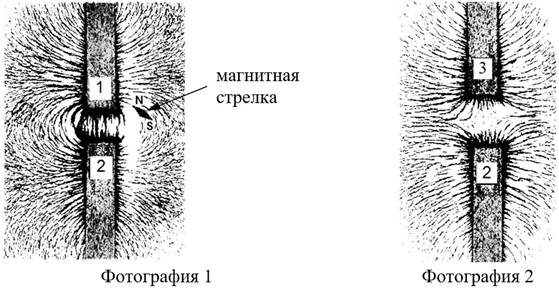

Ученик получил фотографии, на которых изображены картины линий магнитного поля, полученные от немаркированных полосовых магнитов спомощью железных опилок.
Выберите из предложенного перечня два утверждения, которые соответствуют результатам анализа фотографий. Укажите их номера.
Правильный ответ
34
Пояснение
Решение.
Для решения данной задачи проанализируем картины магнитных полей, представленные на фотографиях, используя свойства магнитных линий и поведение магнитной стрелки.
1. Анализ фотографии 1:
На этой фотографии мы видим, что линии магнитного поля (цепочки железных опилок) непрерывно соединяют полюса магнитов 1 и 2. Такая картина характерна для взаимного притяжения, которое возникает между разноимёнными полюсами. Следовательно, утверждение № 1 неверно.
Рядом с магнитами расположена магнитная стрелка. По правилу взаимодействия магнитов, северный полюс стрелки (N) притягивается к южному полюсу магнита, а южный полюс стрелки (S) — к северному. На рисунке мы видим, что северный полюс стрелки (N) направлен к магниту 1. Это означает, что нижний полюс магнита 1 является южным (S). Так как магниты притягиваются, верхний полюс магнита 2 является северным (N). Таким образом, утверждение № 4 верно.
2. Анализ фотографии 2:
На этой фотографии линии магнитного поля как бы «выталкиваются» из пространства между магнитами 3 и 2, они не соединяются друг с другом, а уходят в стороны. Такая картина характерна для взаимного отталкивания, которое происходит между одноимёнными полюсами. Это означает, что магниты 3 и 2 обращены друг к другу либо обоими северными, либо обоими южными полюсами. Таким образом, утверждение № 3 верно.
3. Анализ утверждений о материале и среде (№ 2 и № 5):
Данные утверждения могут быть верными с точки зрения физики в целом, однако они не соответствуют результатам анализа представленных фотографий. На фотографиях не менялся материал магнитов и не менялась окружающая среда (везде воздух), поэтому сделать вывод о зависимости магнитного действия от этих факторов на основе только данного опыта невозможно.
Заключение:
Проведенный анализ подтверждает, что верными являются утверждения № 3 и № 4.
Ответ: 34
Источник: ФИПИ
