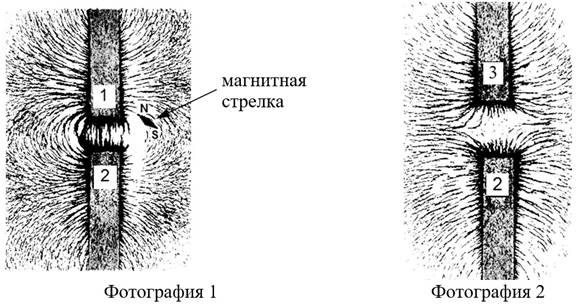

Ученик получил фотографии, на которых изображены картины линий магнитного поля, полученные от немаркированных полосовых магнитов
с помощью железных опилок.
Выберите из предложенного перечня два утверждения, которые соответствуют результатам анализа фотографий. Укажите их номера.
Правильный ответ
12
Пояснение
Решение.
Для решения данной задачи проанализируем представленные фотографии магнитных спектров, полученных с помощью железных опилок.
1) Рассмотрим фотографию 1. Мы видим, что линии магнитного поля (цепочки опилок) в пространстве между магнитами 1 и 2 плавно переходят от одного магнита к другому, соединяя их. Такая картина характерна для взаимного притяжения магнитов, которое возникает, когда они обращены друг к другу разноимёнными полюсами. На это также указывает положение магнитной стрелки: её северный полюс N притягивается к южному полюсу магнита, а южный S — к северному. Следовательно, утверждение № 1 верно.
2) На обеих фотографиях заметно, что густота железных опилок максимальна вблизи торцов магнитов. В физике это означает, что индукция магнитного поля в этих областях наибольшая. Следовательно, взаимодействие магнитов с опилками наиболее сильное у полюсов. Утверждение № 2 верно.
3) Рассмотрим фотографию 2. Здесь линии магнитного поля между магнитами 3 и 2 как бы «выталкиваются» из пространства между ними, искривляясь в стороны. Такая картина соответствует взаимному отталкиванию одноимённых полюсов. Однако на основании только фотографии спектра невозможно определить, являются ли эти полюса именно южными или северными (для этого понадобилась бы магнитная стрелка, которой на втором фото нет). Поэтому утверждение № 3 нельзя считать однозначно верным на основе данных фотографий.
4) Утверждение № 4 о зависимости магнитного действия от материала магнита является физически верным фактом, но оно не следует из результатов данного опыта. На фотографиях не сравниваются магниты из разных материалов.
5) Утверждение № 5 о зависимости взаимодействия от свойств среды также является верным в физике, но не подтверждается данными фотографиями, так как опыт в обоих случаях проводится в одной и той же среде (вероятно, в воздухе).
Таким образом, анализу фотографий соответствуют только утверждения 1 и 2.
Ответ: 12
Источник: ФИПИ
