Задание №13 — Электромагнитные колебания. Колебательный контур

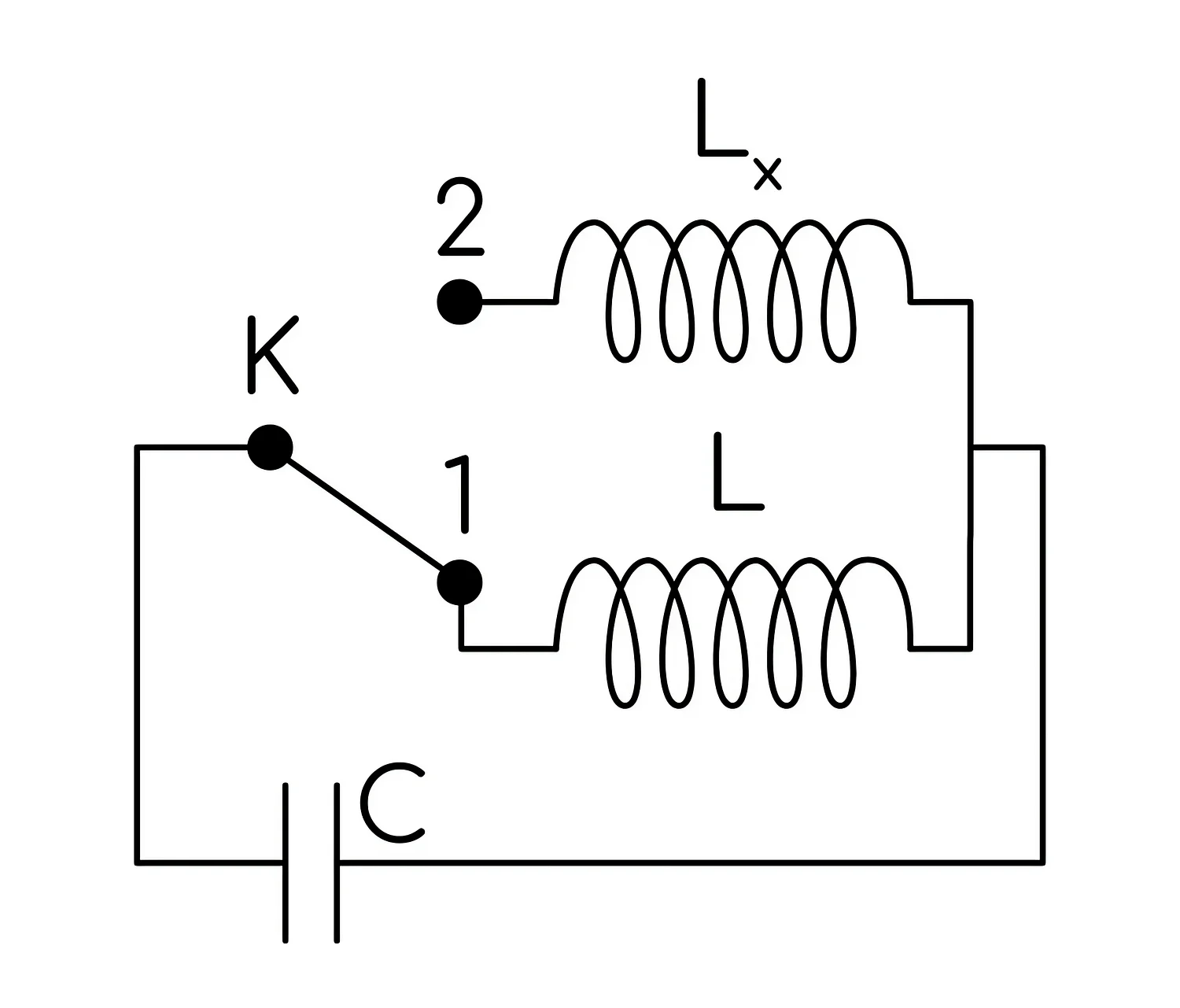

В колебательном контуре (см. рис.) индуктивность катушки L = 12 мГн. Какой должна быть индуктивность L_x второй катушки, чтобы при переводе ключа К из положения 1 в положение 2 период собственных электромагнитных колебаний в контуре уменьшился в $\sqrt{3}$ раза?

Правильный ответ

Пояснение

Решение:

Дано: $L=12\ \text{мГн}$ , $\dfrac{T_1}{T_2}=\sqrt{3}$ .

В положении 1 ключа К в контур включена катушка $L$ , в положении 2 — катушка $L_x$ (см. рисунок); конденсатор $C$ один и тот же. Период собственных колебаний даёт формула Томсона:

$T=2\pi\sqrt{LC},$

то есть $T\sim\sqrt{L}$ . По условию период уменьшается в $\sqrt{3}$ раза:

$\frac{T_2}{T_1}=\sqrt{\frac{L_x}{L}}=\frac{1}{\sqrt{3}}\ \Rightarrow\ \frac{L_x}{L}=\frac{1}{3}.$

Отсюда

$L_x=\frac{L}{3}=\frac{12\ \text{мГн}}{3}=4\ \text{мГн}.$

Ответ: 4
