Задание №11 — Электрическое сопротивление
#68103Задание №11ФИПИ
Закон Ома для участка цепи

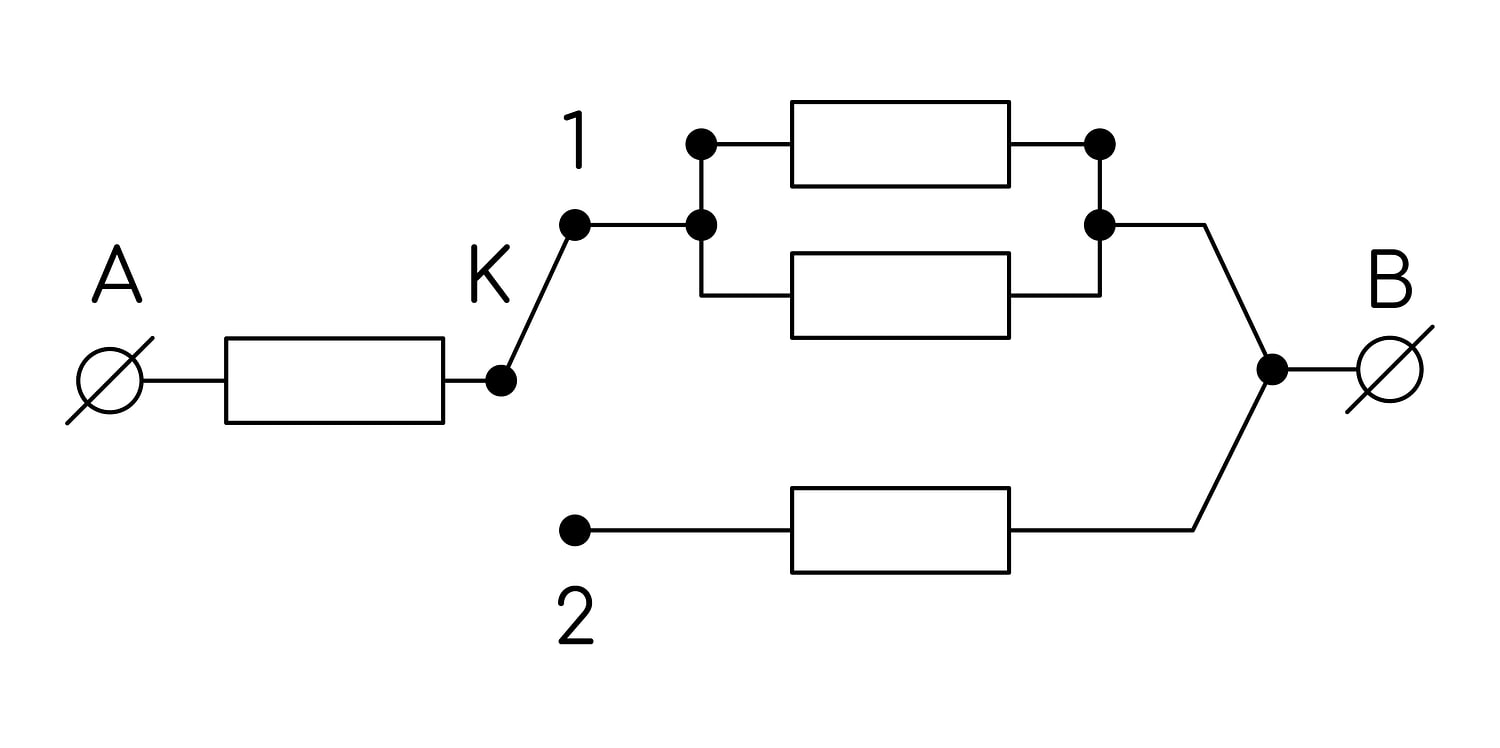

В схеме участка цепи АВ (см. рис.) каждый из резисторов имеет сопротивление 40 Ом. Определите сопротивление этого участка цепи в случае, когда ключ К переведён из положения 1 в положение 2.
Правильный ответ
80
Пояснение
Решение:
Сопротивление каждого резистора Ом. Резистор, стоящий сразу за точкой A, включён последовательно при любом положении ключа.
Когда ключ K переведён в положение 2, параллельный блок из двух резисторов оказывается отключённым, и ток идёт по нижней ветви — через один резистор. Значит, участок AB — это два последовательно соединённых резистора, а при последовательном соединении сопротивления складываются:
Ответ: 80
