Задание 11

Электростатика и законы постоянного тока · 63 задания

Задание №11
№11Лёгкое
По проводнику течёт постоянный электрический ток. Заряд, прошедший по проводнику, растёт с течением времени согласно представленному графику (см.…
Сила тока. Постоянный ток
Задание №11
№11Сложное
На рисунке показан участок цепи АВ постоянного тока. Каково сопротивление этого участка, если r = 5 Ом?
Закон Ома для участка цепи
Задание №11
№11Сложное
Восемь одинаковых резисторов с сопротивлением r = 1 Ом соединены в электрическую цепь, по которой течёт ток I = 8 А (см. рис.). Какое напряжение показ…
Закон Ома для участка цепи
Задание №11
№11Сложное
Во сколько раз уменьшится модуль сил взаимодействия двух небольших металлических шариков одинакового диаметра, имеющих заряды q₁ = + 4 нКл и q₂ = - 8…
Взаимодействие зарядов
Задание №11
№11Среднее
Ученик соединил четыре лампочки накаливания так, как показано на рисунке. Определите сопротивление цепи между точками A и B, если сопротивление каждой…
Закон Ома для участка цепи
Задание №11
№11Сложное
Ученик соединил четыре лампочки накаливания так, как показано на рисунке. Определите сопротивление цепи между точками A и B, если сопротивление каждой…
Закон Ома для участка цепи
Задание №11
№11Среднее
На рисунке показана зависимость силы тока I в проводнике от времени t. Определите заряд, прошедший по проводнику в интервале времени от 5 до 15 с. Отв…
Сила тока. Постоянный ток
Задание №11
№11Лёгкое
Сила тока, текущего по проводнику, равна 6 А. Какой заряд пройдёт по проводнику за 30 с?
Сила тока. Постоянный ток
Задание №11
№11Среднее
Во сколько раз увеличится модуль сил взаимодействия двух небольших металлических шариков одинакового диаметра, имеющих заряды q₁ = + 4 нКл и q₂ = + 8…
Взаимодействие зарядов
Задание №11
№11Среднее
Во сколько раз увеличатся силы электростатического взаимодействия двух точечных зарядов, если расстояние между ними увеличить в 2 раза, а каждый заряд…
Взаимодействие зарядов
Задание №11
№11Сложное
На рисунке показана зависимость силы тока I в проводнике от времени t. Определите заряд, прошедший по проводнику в интервале времени от 0 до 10 с. Отв…
Сила тока. Постоянный ток
Задание №11
№11Среднее
Во сколько раз уменьшатся силы электростатического взаимодействия двух точечных зарядов, если расстояние между ними увеличить в 4 раза, а каждый заряд…
Взаимодействие зарядов

Задание №11 — Сила тока. Напряжение

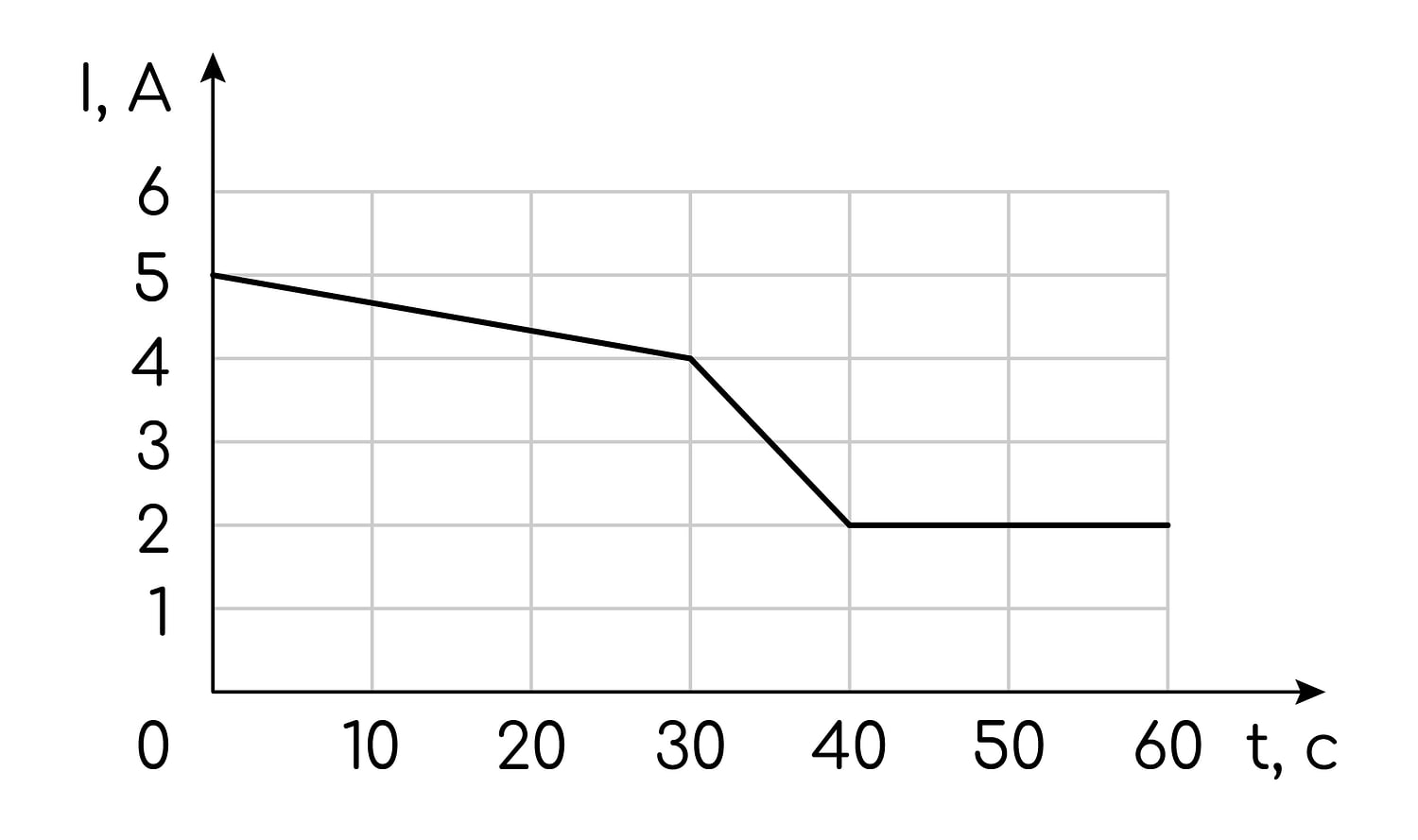

На графике показана зависимость силы тока І в проводнике от времени t. Определите заряд, прошедший через поперечное сечение проводника за время от 0 до 40 с.

Правильный ответ

165

Пояснение

Решение:

При переменном токе заряд, прошедший через поперечное сечение проводника, численно равен площади фигуры под графиком $I(t)$ на соответствующем промежутке времени.

1) От $0$ до $30\ \text{с}$ ток линейно убывает от $5\ \text{А}$ до $4\ \text{А}$ — площадь трапеции:

$q_1 = \frac{5 + 4}{2} \cdot 30 = 135\ \text{Кл}.$

2) От $30$ до $40\ \text{с}$ ток линейно убывает от $4\ \text{А}$ до $2\ \text{А}$ :

$q_2 = \frac{4 + 2}{2} \cdot 10 = 30\ \text{Кл}.$

Суммарный заряд за время от $0$ до $40\ \text{с}$ :

$q = q_1 + q_2 = 135 + 30 = 165\ \text{Кл}.$

Ответ: 165
