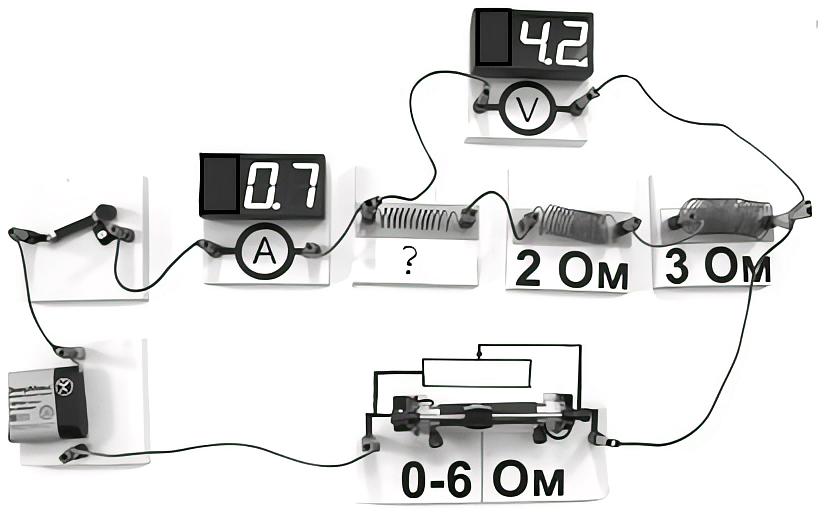

На фотографии представлена электрическая цепь. Показания вольтметра даны в вольтах, амперметра – в амперах.
Чему равно сопротивление неизвестного резистора? Вольтметр и амперметр считать идеальными. Ответ выразите в Ом.
Правильный ответ
1
Пояснение
Решение:
Все элементы цепи соединены последовательно, поэтому сила тока во всех них одинакова и равна показанию амперметра: I=0,7 А.
Вольтметр подключён к участку, содержащему неизвестный резистор Rx и резисторы R1=2 Ом и R2=3 Ом; он показывает U=4,2 В. Вольтметр идеальный, поэтому тока не потребляет и режим цепи не меняет.
Сопротивление этого участка по закону Ома:
R=IU=0,7 А4,2 В=6 Ом.
При последовательном соединении сопротивления складываются: R=Rx+R1+R2, откуда
Rx=R−R1−R2=6 Ом−2 Ом−3 Ом=1 Ом.
Ответ: 1
