Электростатика и законы постоянного тока · 63 задания
- Задание №11№11
По проводнику течёт постоянный электрический ток. Заряд, прошедший по проводнику, растёт с течением времени согласно представленному графику (см.…
Сила тока. Постоянный ток
- Задание №11№11
На рисунке показан участок цепи АВ постоянного тока. Каково сопротивление этого участка, если r = 5 Ом?
Закон Ома для участка цепи
- Задание №11№11
Восемь одинаковых резисторов с сопротивлением r = 1 Ом соединены в электрическую цепь, по которой течёт ток I = 8 А (см. рис.). Какое напряжение показ…
Закон Ома для участка цепи
- Задание №11№11
Во сколько раз уменьшится модуль сил взаимодействия двух небольших металлических шариков одинакового диаметра, имеющих заряды q₁ = + 4 нКл и q₂ = - 8…
Взаимодействие зарядов
- Задание №11№11
Ученик соединил четыре лампочки накаливания так, как показано на рисунке. Определите сопротивление цепи между точками A и B, если сопротивление каждой…
Закон Ома для участка цепи
- Задание №11№11
Ученик соединил четыре лампочки накаливания так, как показано на рисунке. Определите сопротивление цепи между точками A и B, если сопротивление каждой…
Закон Ома для участка цепи
- Задание №11№11
На рисунке показана зависимость силы тока I в проводнике от времени t. Определите заряд, прошедший по проводнику в интервале времени от 5 до 15 с. Отв…
Сила тока. Постоянный ток
- Задание №11№11
Сила тока, текущего по проводнику, равна 6 А. Какой заряд пройдёт по проводнику за 30 с?
Сила тока. Постоянный ток
- Задание №11№11
Во сколько раз увеличится модуль сил взаимодействия двух небольших металлических шариков одинакового диаметра, имеющих заряды q₁ = + 4 нКл и q₂ = + 8…
Взаимодействие зарядов
- Задание №11№11
Во сколько раз увеличатся силы электростатического взаимодействия двух точечных зарядов, если расстояние между ними увеличить в 2 раза, а каждый заряд…
Взаимодействие зарядов
- Задание №11№11
На рисунке показана зависимость силы тока I в проводнике от времени t. Определите заряд, прошедший по проводнику в интервале времени от 0 до 10 с. Отв…
Сила тока. Постоянный ток
- Задание №11№11
Во сколько раз уменьшатся силы электростатического взаимодействия двух точечных зарядов, если расстояние между ними увеличить в 4 раза, а каждый заряд…
Взаимодействие зарядов

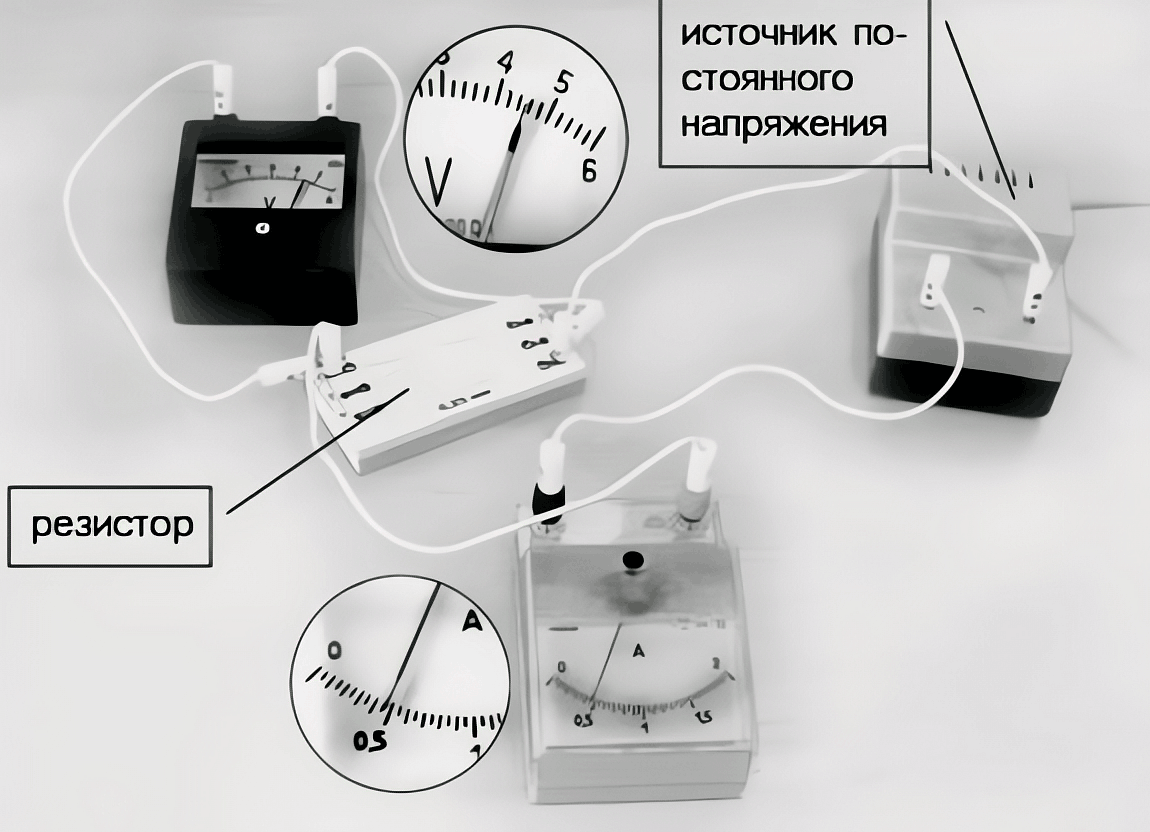

На фотографии изображена электрическая цепь, собранная учеником для исследования зависимости силы тока, проходящего через металлический проводник, от напряжения на нём. Каким должно быть напряжение на проводнике, для того чтобы через резистор шёл ток силой 0,6 А? Ответ выразите в вольтах
Правильный ответ
6
Пояснение
Решение:
По фотографии снимем показания приборов: вольтметр показывает напряжение на резисторе U1=5 В, амперметр — силу тока в цепи I1=0,5 А.
По закону Ома для участка цепи найдём сопротивление резистора:
R=I1U1=0,5 А5 В=10 Ом.
Сопротивление металлического проводника при неизменной температуре постоянно, поэтому для тока I2=0,6 А нужно напряжение
U2=I2R=0,6 А⋅10 Ом=6 В.
Ответ: 6
