Задание №11 — Закон Ома для участка цепи

Решение:

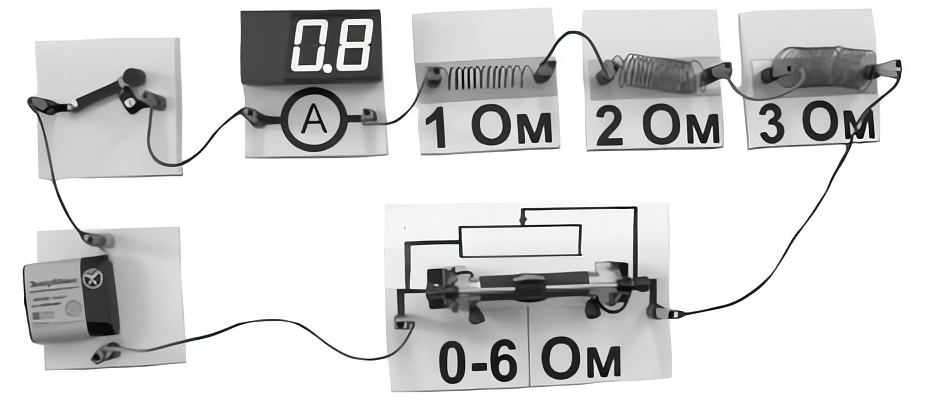

На фотографии источник тока, амперметр, резисторы $1\ \text{Ом}$, $2\ \text{Ом}$, $3\ \text{Ом}$ и реостат $0\text{–}6\ \text{Ом}$ соединены последовательно — цепь неразветвлённая. При последовательном соединении сила тока во всех элементах одна и та же и равна показанию амперметра:

$$I=0{,}8\ \text{А}.$$

Идеальный вольтметр не потребляет тока, поэтому при подключении параллельно резистору $R=3\ \text{Ом}$ он не изменит режим цепи и покажет напряжение на этом резисторе. По закону Ома для участка цепи

$$U=IR=0{,}8\ \text{А}\cdot 3\ \text{Ом}=2{,}4\ \text{В}.$$

Ответ: 2,4
