Задание №14 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ
Учитель на уроке, используя катушку, замкнутую на гальванометр,

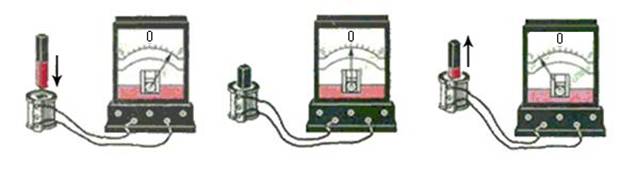

и полосовой магнит, последовательно провёл опыты по наблюдению явления электромагнитной индукции. Перемещение магнита и показания гальванометра представлены на рисунке.
Из предложенного перечня выберите два утверждения, соответствующих проведённым опытам. Укажите их номера.
Величина индукционного тока зависит от геометрических размеров катушки.
Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
В постоянном магнитном поле индукционный ток в катушке не возникает.
Направление индукционного тока зависит от того, вносят или выносят магнит из катушки.
Величина индукционного тока зависит от магнитных свойств магнита.
Правильный ответ
34
Пояснение
Решение.
Для решения данной задачи необходимо проанализировать представленные на рисунке опыты и сопоставить их результаты с предложенными утверждениями. Важно помнить, что в заданиях такого типа нужно выбирать только те выводы, которые непосредственно следуют из данных опытов.
Рассмотрим каждый опыт на рисунке по порядку:
1. Левый рисунок: Магнит вносят в катушку (стрелка направлена вниз). Гальванометр фиксирует наличие тока, при этом стрелка прибора отклоняется вправо от нулевой отметки.
2. Средний рисунок: Магнит находится внутри катушки неподвижно. Стрелка гальванометра стоит на нуле. Это означает, что при отсутствии движения магнита относительно катушки (магнитный поток не меняется) ток не возникает.
3. Правый рисунок: Магнит выносят из катушки (стрелка направлена вверх). Гальванометр снова фиксирует ток, но теперь его стрелка отклоняется влево от нулевой отметки.
Проанализируем утверждения:
1) Величина индукционного тока зависит от геометрических размеров катушки. В опытах использовалась одна и та же катушка, её размеры не менялись. Следовательно, на основании данных рисунков такой вывод сделать нельзя.
2) Величина индукционного тока зависит от скорости изменения магнитного потока. Хотя это физически верный закон, в данных опытах скорость движения магнита не варьировалась (или это не отражено в условиях). Мы не можем сравнить значения тока при «быстром» и «медленном» движении.
3) В постоянном магнитном поле индукционный ток в катушке не возникает. Это подтверждается средним рисунком: когда магнит неподвижен, магнитное поле внутри катушки постоянно, и гальванометр показывает . Утверждение верно.
4) Направление индукционного тока зависит от того, вносят или выносят магнит из катушки. Это подтверждается сравнением левого и правого рисунков: при вдвигании магнита стрелка отклонилась вправо, а при выдвигании — влево. Утверждение верно.
5) Величина индукционного тока зависит от магнитных свойств магнита. В опытах использовался один и тот же магнит, сравнение с другим магнитом не проводилось. Вывод сделать нельзя.
Таким образом, опытам соответствуют утверждения № 3 и № 4.
Ответ: 34
Источник: ФИПИ
