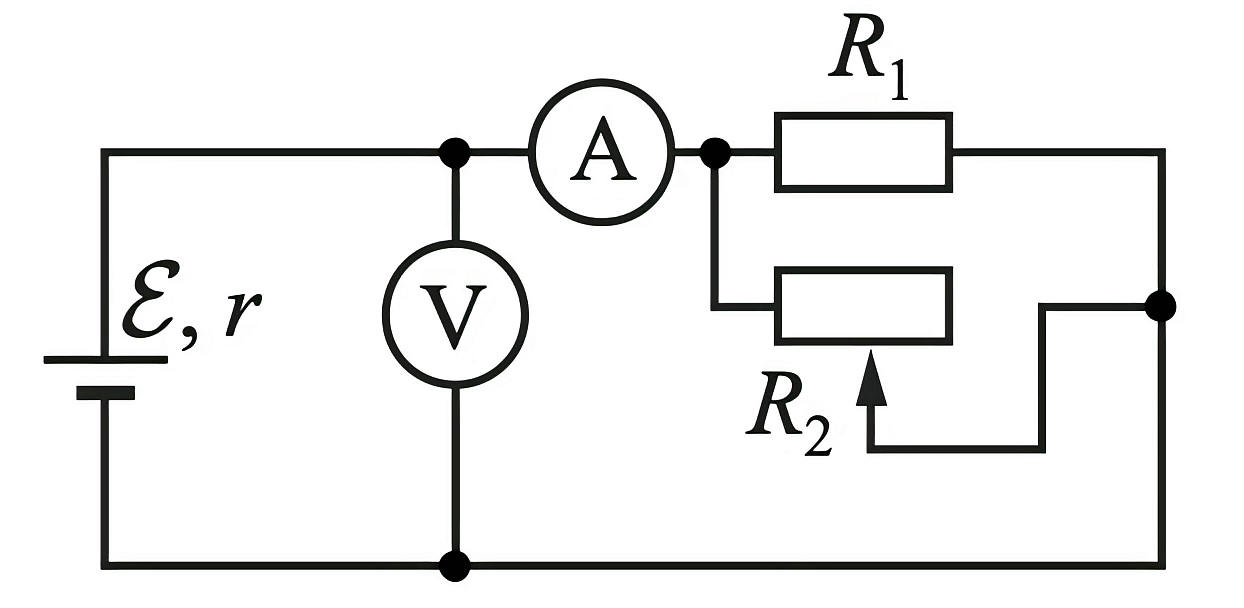

На рисунке показана принципиальная схема электрической цепи, состоящей из источника тока с отличным от нуля внутренним сопротивлением, резистора, реостата и измерительных приборов – идеального амперметра и идеального вольтметра. Как будут изменяться показания приборов при перемещении движка реостата вправо? Ответ поясните, указав, какие физические явления и закономерности Вы использовали для объяснения.

Решение
Решение:
Обозначения. E — ЭДС источника, r — его внутреннее сопротивление, R1 — сопротивление резистора, R2 — сопротивление включённой в цепь части реостата, R — сопротивление внешнего участка цепи, I — сила тока через источник (показание амперметра), U — напряжение на зажимах источника (показание вольтметра).
Анализ схемы. Резистор R1 и рабочая часть реостата R2 соединены параллельно и образуют внешний участок цепи. Амперметр включён в неразветвлённую часть цепи, поэтому он показывает полный ток I, текущий через источник. Вольтметр идеальный (его сопротивление бесконечно велико, ток через него не течёт) и подключён параллельно источнику; так как сопротивление идеального амперметра равно нулю, вольтметр показывает напряжение на внешнем участке цепи, то есть напряжение на зажимах источника.
Используемые физические закономерности.
1) Сопротивление однородного проводника пропорционально его длине: R2=ρSℓ, где ℓ — длина включённой в цепь части обмотки реостата, S — площадь её поперечного сечения, ρ — удельное сопротивление.
2) Сопротивление параллельного соединения: R1=R11+R21, откуда R=R1+R2R1R2=1+R2R1R1.
3) Закон Ома для полной (замкнутой) цепи: I=R+rE.
4) Напряжение на зажимах источника (закон Ома для участка цепи, содержащего только сопротивление R): U=IR=E−Ir.
Объяснение. Ток входит в реостат через его левую клемму и выходит через движок, поэтому в цепь включён участок обмотки от левого конца до движка. При перемещении движка вправо длина ℓ этого участка увеличивается, а значит, по формуле R2=ρℓ/S возрастает сопротивление R2.
Из выражения R=1+R1/R2R1 видно, что при возрастании R2 отношение R1/R2 уменьшается, следовательно, сопротивление внешнего участка R увеличивается (оставаясь меньше R1).
По закону Ома для полной цепи I=R+rE: ЭДС E и внутреннее сопротивление r не меняются, знаменатель растёт, поэтому сила тока I уменьшается — показания амперметра уменьшатся.
Напряжение на зажимах источника U=E−Ir: при уменьшении I падение напряжения Ir на внутреннем сопротивлении уменьшается, поэтому U растёт — показания вольтметра увеличатся. (К тому же выводу приводит и запись U=IR: произведение IR=R+rER=1+r/RE растёт при увеличении R.)
Ответ: при перемещении движка реостата вправо показания амперметра уменьшатся, а показания вольтметра увеличатся.
